ملخص

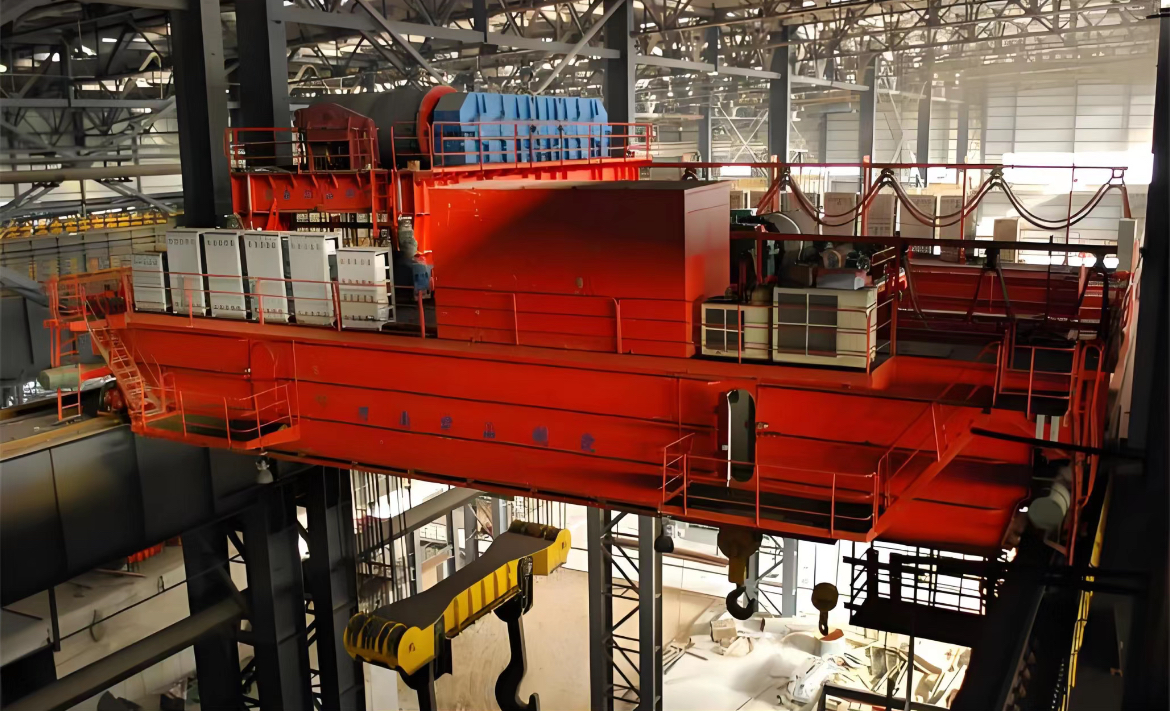

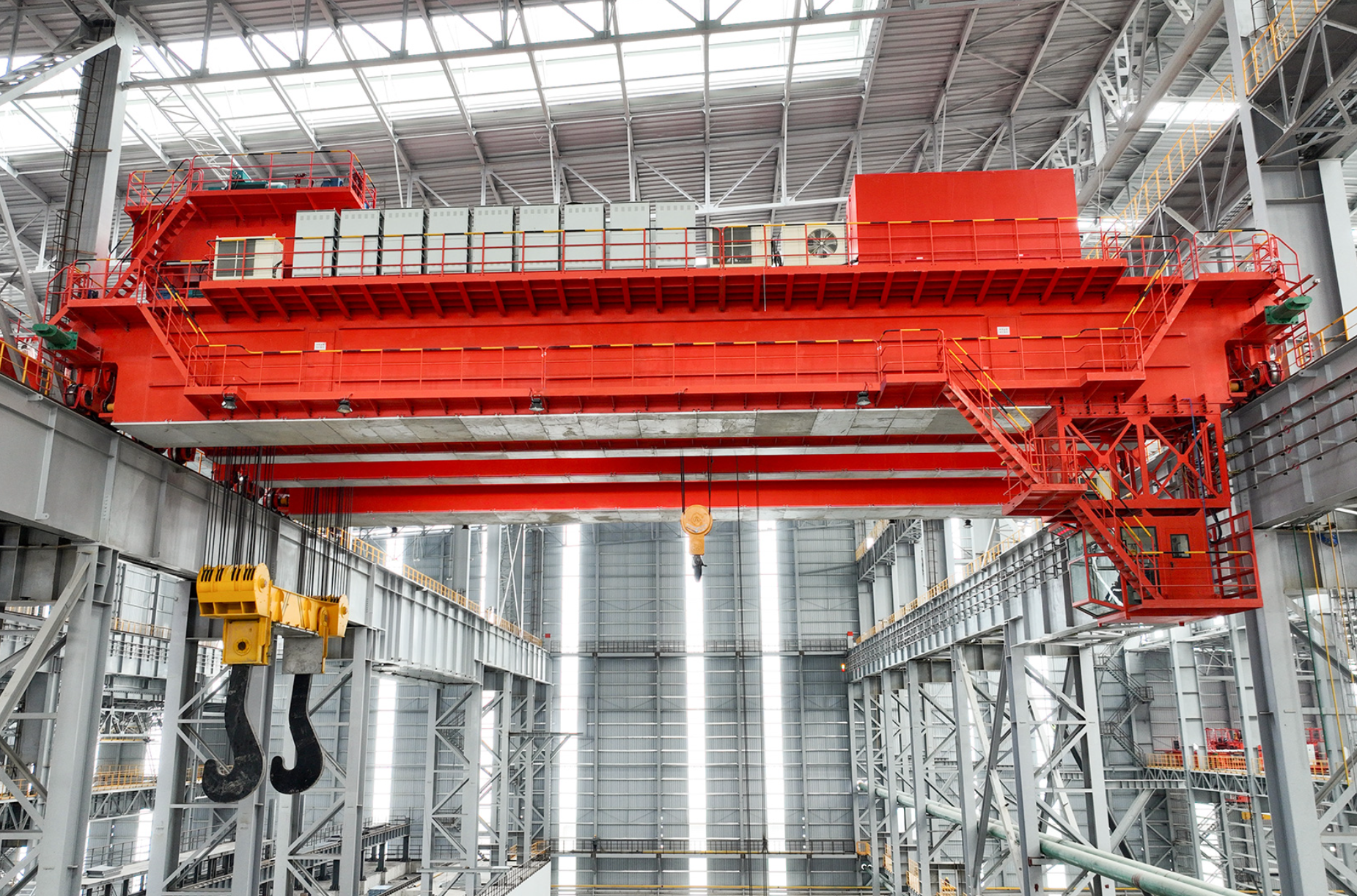

الرافعة جسرية مصبوبة بأربعة عوارض من طراز واي زد اسهي معدات رفع خاصة مصممة لصناعات مثل المعادن والصب وتصنيع الآلات الثقيلة. وهي مناسبة للبيئات الصناعية القاسية ذات درجات الحرارة العالية والغبار الكثيف والأحمال العالية والتشغيل المستمر. يعتمد تصميمها الأساسي على السلامة والثبات والمتانة. تجمع بين هيكل معياري وتكنولوجيا تصنيع متقدمة لتلبية المعايير العالية للشركات في التعامل مع الأحمال الثقيلة، وتحديد المواقع بدقة، والتشغيل المستقر طويل الأمد.
الهيكل الأساسي
العارضة الرئيسية: شعاع صندوقي مزدوج الطبقات (اثنان في الأعلى/اثنان في الأسفل)، سمك اللوحة الفولاذية 12~40 مم، صلابة الانحناء زادت بأكثر من 40%

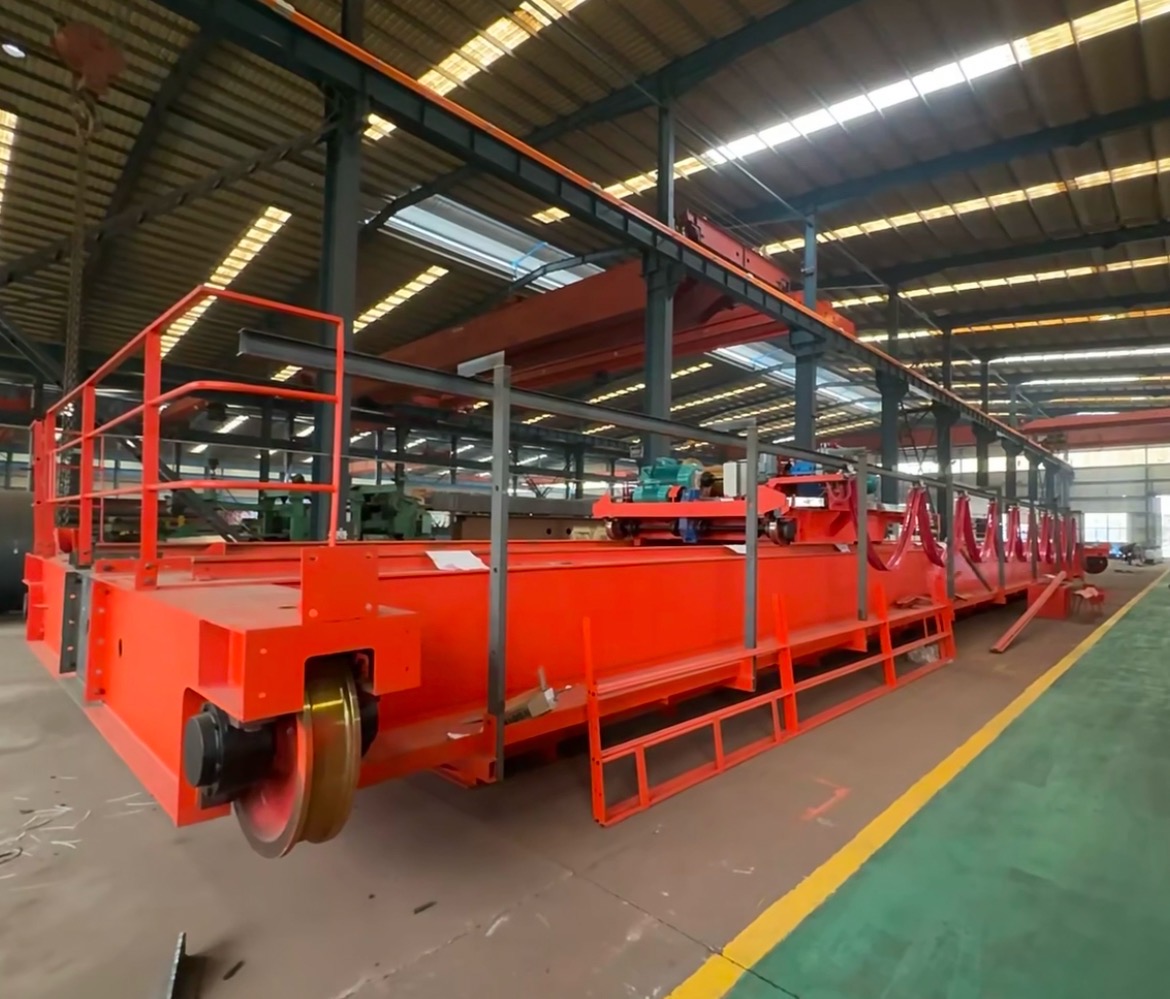

العارضة النهائية: شعاع صندوقي مجزأ عالي التحمل، وحدة قيادة مدمجة ثلاثية في واحدة (محرك + فرامل + مخفض مدمج)
نظام التوصيل: برغي عالي القوة + هيكل مركب ملحوم، ودعم مضاد للالتواء مثبت في مفصل الشعاع الرئيسي/الطرفي لمنع التشوه الحراري والانحراف
آلية رفع خاصة: نظام رفع بطيء مزدوج الأسطوانة: سرعة رفع 0.5~5 متر/دقيقة (قابلة للتعديل)، مزود بفرامل مزدوجة + حماية من السرعة الزائدة
حبل سلك فولاذي من الدرجة المعدنية: حبل أساسي مقاوم لدرجات الحرارة العالية (+400 درجة مئوية)، قوة الشد ≥1960 ميجا باسكال
مجموعة الخطاف: رأس خطاف مزور من الدرجة C (80 طنًا أو أكثر مع خطاف دوار)، ولوحة حماية عازلة قياسية
حماية الحد المزدوج: محدد ارتفاع الرفع (مطرقة الوزن + النسخ الاحتياطي المزدوج الدوار)
حماية من درجات الحرارة العالية: حماية IP54 لصندوق التحكم في المحرك/الكهرباء + تبريد الهواء، يعتمد الكابل على غلاف مقاوم للحرارة من المطاط السيليكوني
مصدر طاقة الطوارئ: قم ببدء تشغيل مصدر الطاقة الاحتياطي تلقائيًا في حالة انقطاع التيار الكهربائي المفاجئ، ثم قم بتحرير الحمل ببطء إلى وضع آمن
المعايير الفنية (النسخة الإنجليزية)
| غرض | النطاق القياسي | إمكانية التخصيص |
|---|---|---|
| قدرة الرفع | 50~500 طن | حتى 800 طن |
| فترة | 18~35 مترًا | قضبان منحنية (R≥50م) |
| فئة الواجب | A7~A8 (مستمر للخدمة الشاقة) | متوافق مع FEM M8 |
| ارتفاع الرفع | 12~40 مترًا | رفع تفاضلي بخطاف مزدوج (اختياري) |
| درجة الحرارة المحيطة | من -25 درجة مئوية إلى +80 درجة مئوية | مقاومة الحرارة الفورية: +200 درجة مئوية |
| وضع التحكم | الكابينة + وضع التحكم عن بعد المزدوج | تكامل أتمتة وحدة التحكم المنطقية القابلة للبرمجة |
التطبيقات
صناعة الصب/المعادن

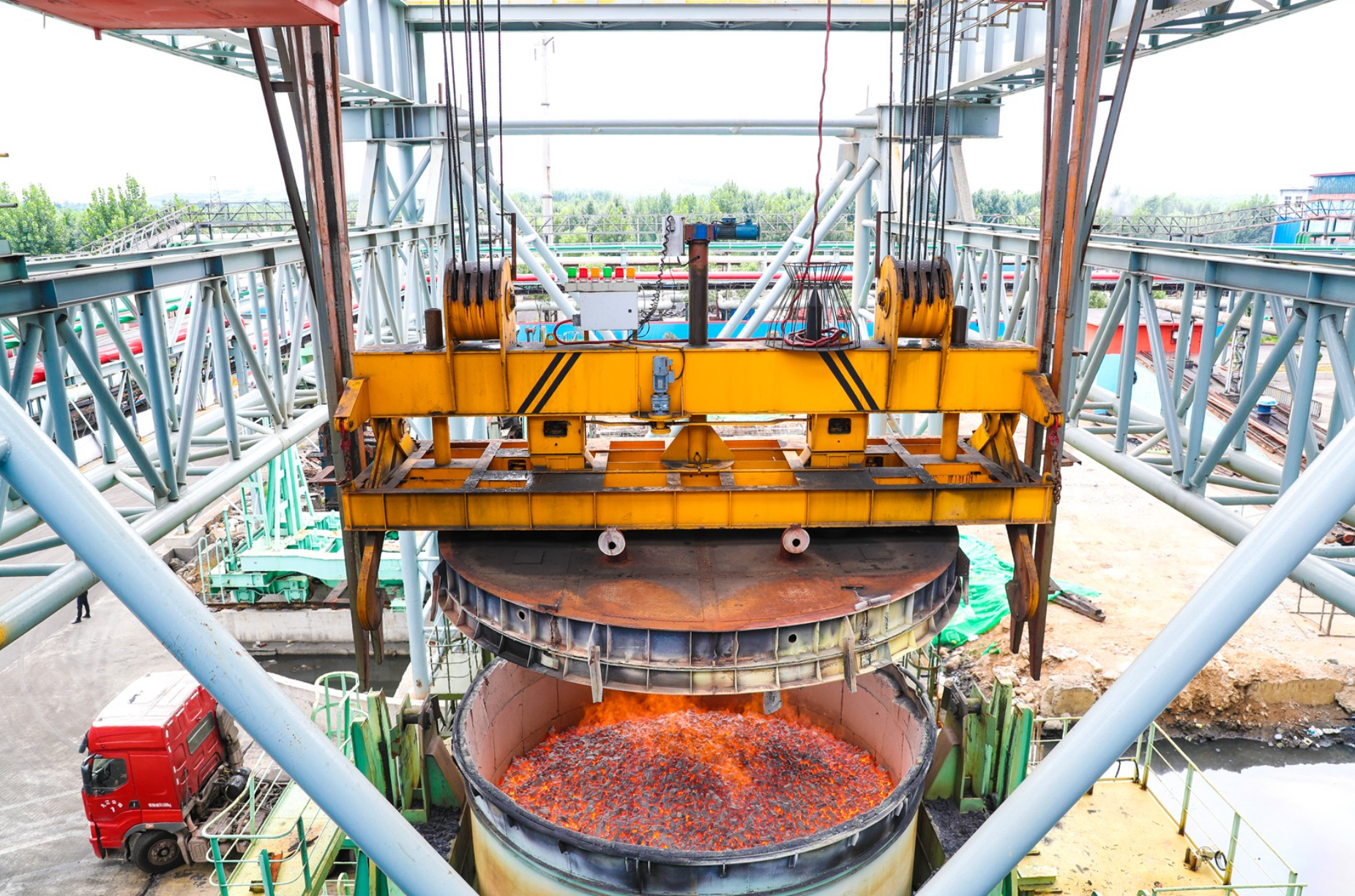

التعامل مع المغرفة: رفع دقيق للمعدن المنصهر إلى محطة الصب
نقل السبائك: السبائك الثقيلة (≥20 طنًا) من خط الصب إلى منطقة المعالجة الحرارية
معالجة الخردة: أكواب شفط كهرومغناطيسية لرفع الخردة الفولاذية
استبدال القالب: تركيب قوالب كبيرة لآلات الضغط/الصب
التزام شركة جينغي بخدمة ما بعد البيع
قطع الغيار الحصرية: يتم تسليم قطع الغيار الأساسية مثل العجلات المقاومة لدرجات الحرارة العالية والمحركات المعدنية وما إلى ذلك مباشرة في غضون 72 ساعة.
فحص أولي مجاني: يتم توفير فحص مجاني كامل لسلامة الماكينة (بما في ذلك مسح الإجهاد + معايرة الفرامل) بعد 3 أشهر من التسليم.
تدريب على عملية الصهر: تدريب مجاني للمشغلين حول لوائح السلامة لرفع الفولاذ المنصهر (شهادة معيارية وطنية).
الضمان الممتد: ضمان لمدة 18 شهرًا للجهاز بأكمله، واستبدال حبل السلك/الفرامل لمدة 12 شهرًا.
