ملخص

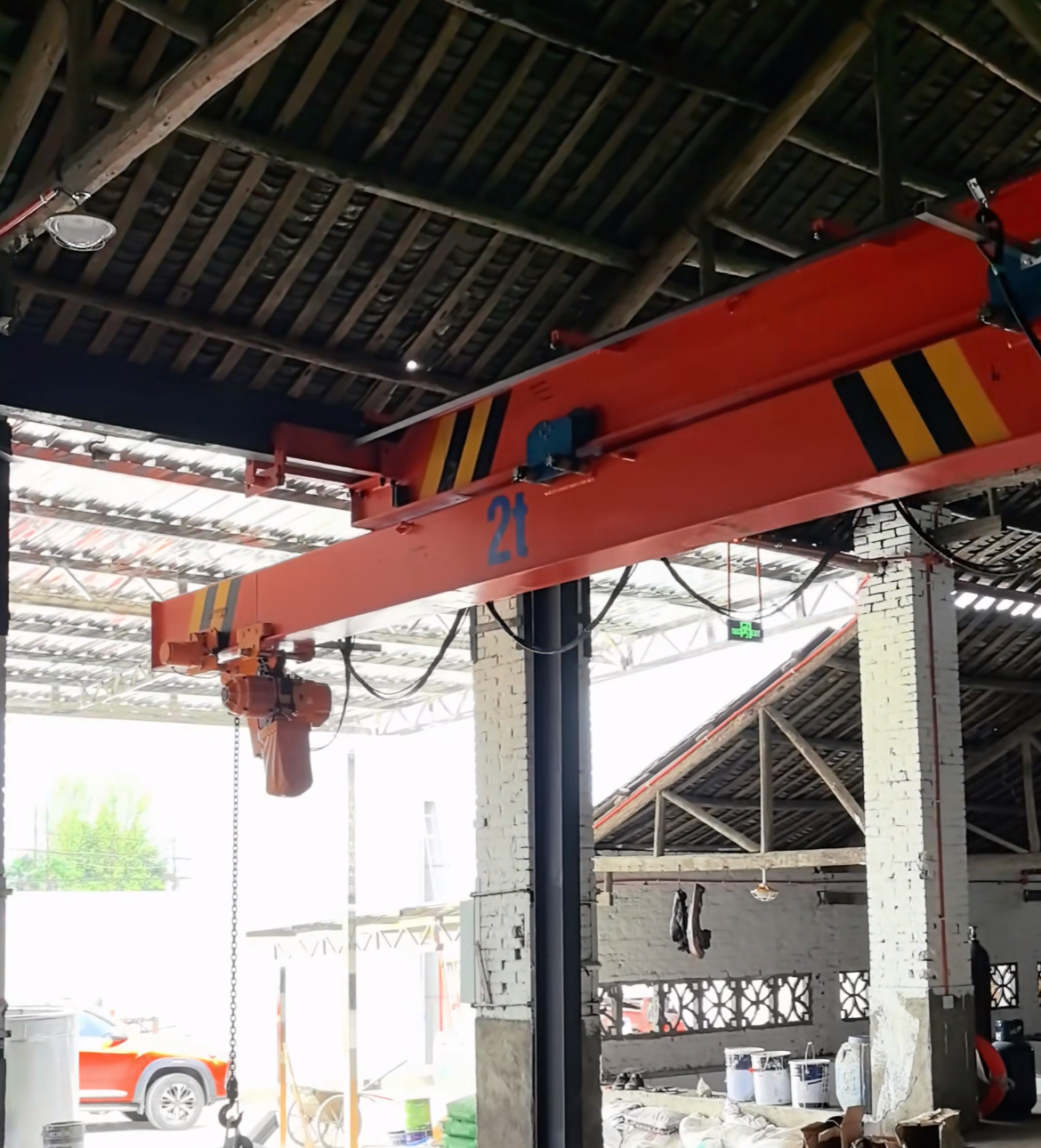

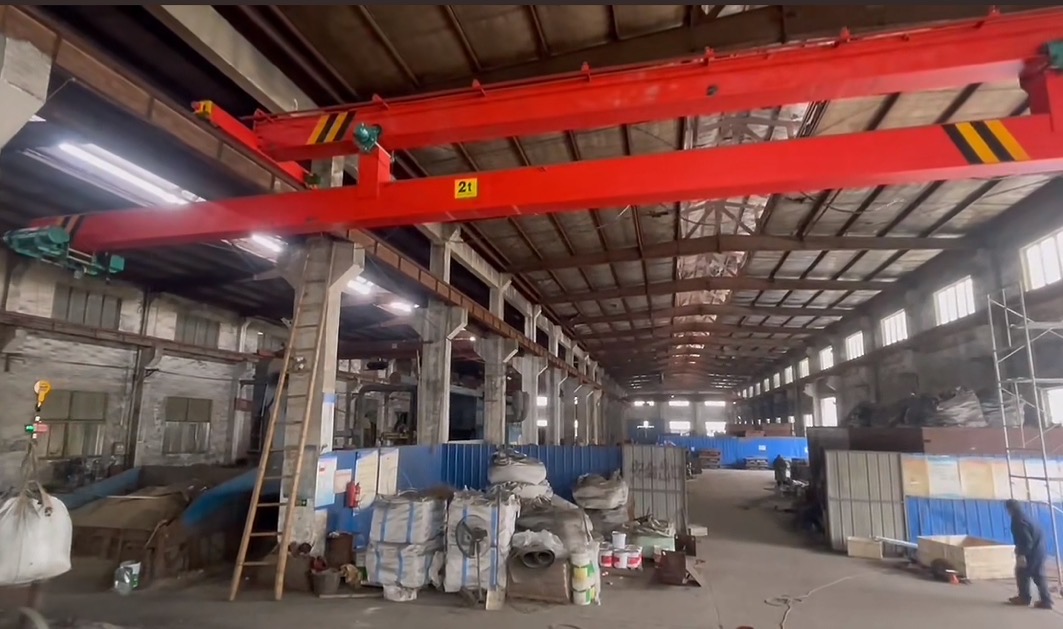

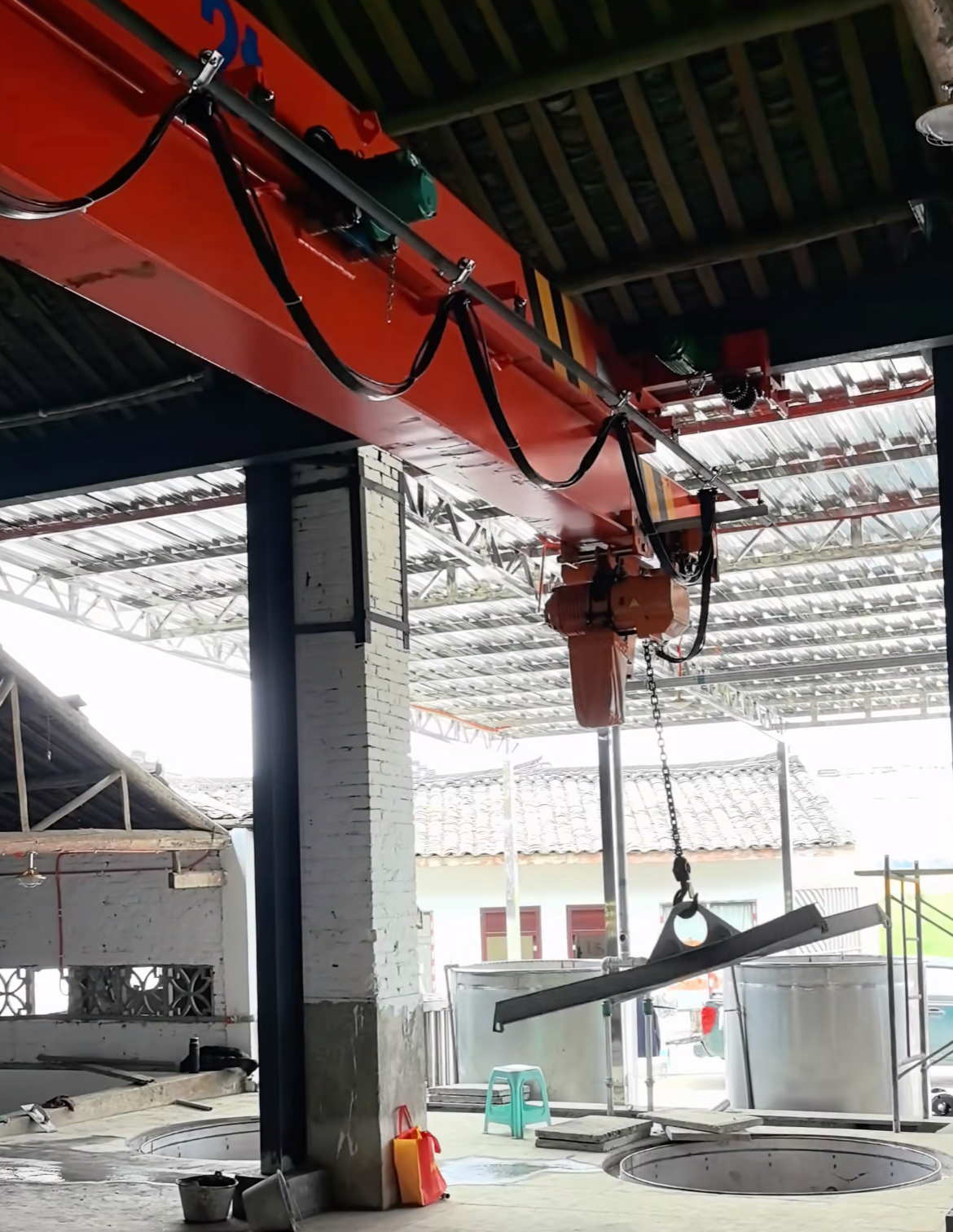

الرافعة تلسكوبيةهي معدة رفع ثقيلة عالية الكفاءة والمرونة، تُستخدم على نطاق واسع في مواقع البناء، ومستودعات الخدمات اللوجستية، والموانئ، والتصنيع، وتركيب المعدات واسعة النطاق. ميزتها الأساسية تكمن في تصميم هيكلها التلسكوبي، الذي يسمح بتعديل طول الذراع بمرونة للتكيف مع مهام الرفع ذات المسافات والارتفاعات المتفاوتة، مما يُحسّن بشكل كبير من الكفاءة التشغيلية والقدرة على التكيف المكاني.
المكونات الهيكلية الأساسية
نظام العارضة الرئيسية
1. هيكل صندوقي عالي القوة أو هيكل مزدوج العارضة مع أضلاع داخلية مقاومة للالتواء لتعزيز الصلابة.
2. طلاء مضاد للتآكل يطيل عمر الخدمة لأكثر من 20 عامًا.

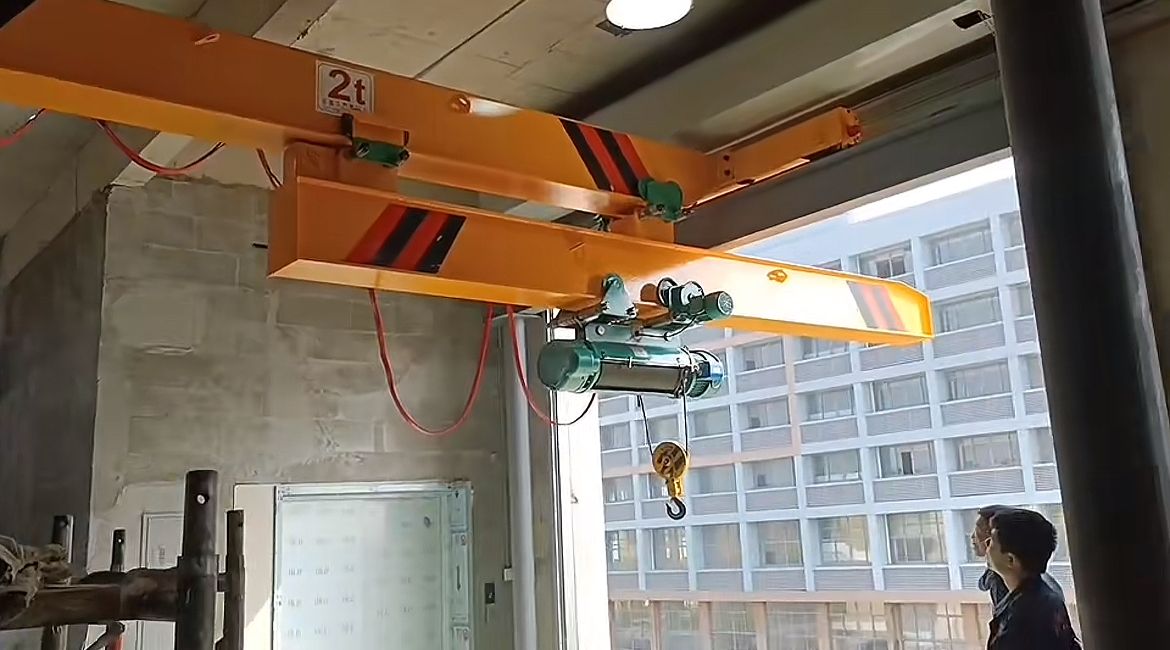

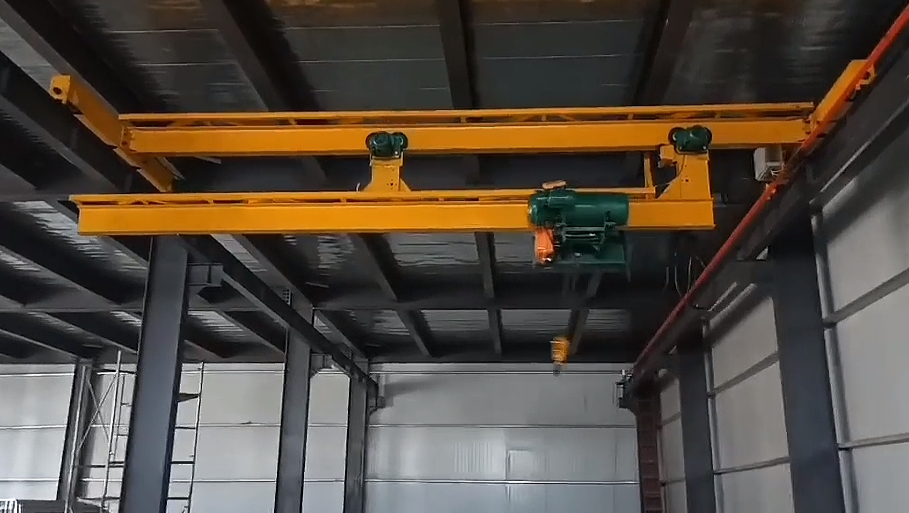

ذراع تلسكوبي
1. تصميم متداخل متعدد المراحل مدفوع بأسطوانات هيدروليكية، مما يحقق نسبة تلسكوبية تبلغ 1:3 لتغطية تشغيلية واسعة.
2. مفاتيح حدية مدمجة وحماية من التحميل الزائد لمنع التمديد الزائد غير المصرح به.
آلية الرفع
1. تكوينات رافعة حبل سلكي أو رافعة سلسلة كهربائية مع التحكم في تحويل السرعة / التردد المزدوج، وسرعات رفع قابلة للتعديل تتراوح من 0.5 إلى 20 م / دقيقة.
2. تعمل تقنية مقاومة الاهتزاز القياسية على تقليل اهتزاز الخطاف، مما يضمن التشغيل الدقيق.
آلية السفر
1. مثبت على سكة: قضبان فولاذية شديدة التحمل مع أنظمة تعمل بالتروس للعمليات الثابتة عالية التردد في الموقع.
2. عجلات/زاحفة: أنظمة توجيه مستقلة لتحقيق تنقل فائق في المهام المتنقلة.
أنظمة السلامة
1. الضمانات الإضافية: محدد الحمل الزائد، والفرملة في حالات الطوارئ، ومراقبة سرعة الرياح، والحماية من الصواعق.
2. نقل البيانات في الوقت الفعلي باستخدام إنترنت الأشياء لإدارة الصيانة عن بعد.
المواصفات الفنية (مثال على النموذج القياسي)
| المعلمة | قيمة |
|---|---|
| أقصى قدرة رفع | 50 طنًا |
| فئة الواجب | A5 (متين) |
| مجموعة ذراع تلسكوبية | 15م–45م (امتداد بخمس مراحل) |
| ارتفاع الرفع | 6م–30م (قابلة للتخصيص) |
| سرعة الرفع | 0.5–10 م/دقيقة (تردد متغير) |
| سرعة السفر | 20-30 م/دقيقة (آلية السفر) |
| مزود الطاقة | 380 فولت/50 هرتز تيار متردد ثلاثي الطور |
| الوزن الإجمالي | حوالي 28 طنًا |
طلب
البناء: تجميع الهيكل الفولاذي الشاهق، تركيب المكونات الجاهزة، دعم ضخ الخرسانة.
الخدمات اللوجستية للموانئ: مناولة الحاويات، وصيانة السفن، ونقل البضائع السائبة.
التصنيع: عمليات خط تجميع الآلات الثقيلة، ونقل القوالب الكبيرة.
قطاع الطاقة: تركيب شفرات توربينات الرياح، وصيانة معدات محطة الطاقة.
الإنقاذ في حالات الطوارئ: الانتشار السريع لإزالة العوائق في مناطق الكوارث.
خدمة ما بعد البيع والدعم
الضمان العالمي: دعم فني على مدار الساعة طوال أيام الأسبوع مع المساعدة في الموقع خلال 48 ساعة.
إدارة دورة الحياة: تدريب مجاني للمشغل، وعمليات التفتيش الروتينية، وتوفير قطع الغيار.
الترقيات المخصصة: إضافات اختيارية (على سبيل المثال، الكاميرات، وأنظمة تحديد المواقع بالليزر).
