ملخص

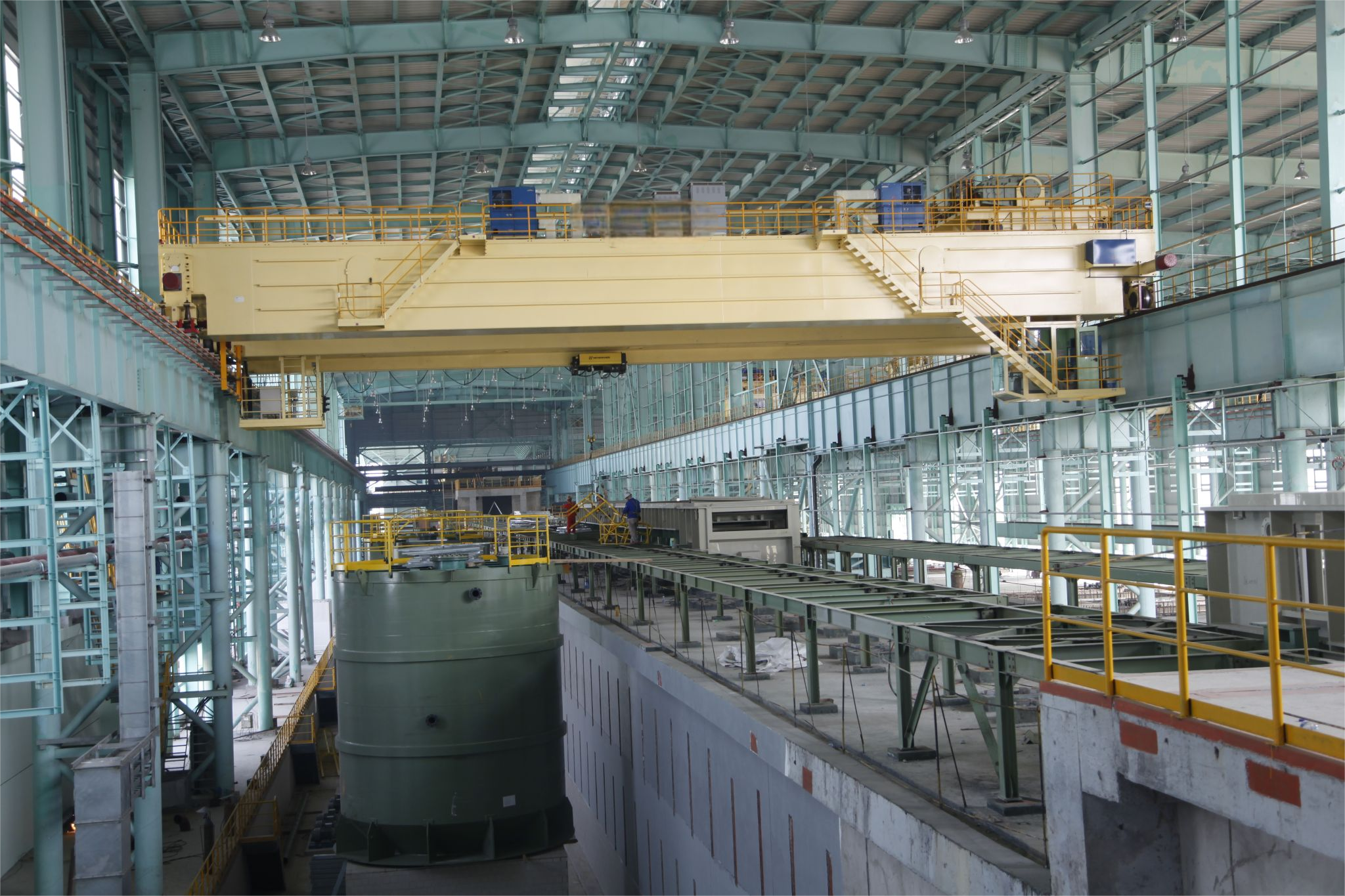

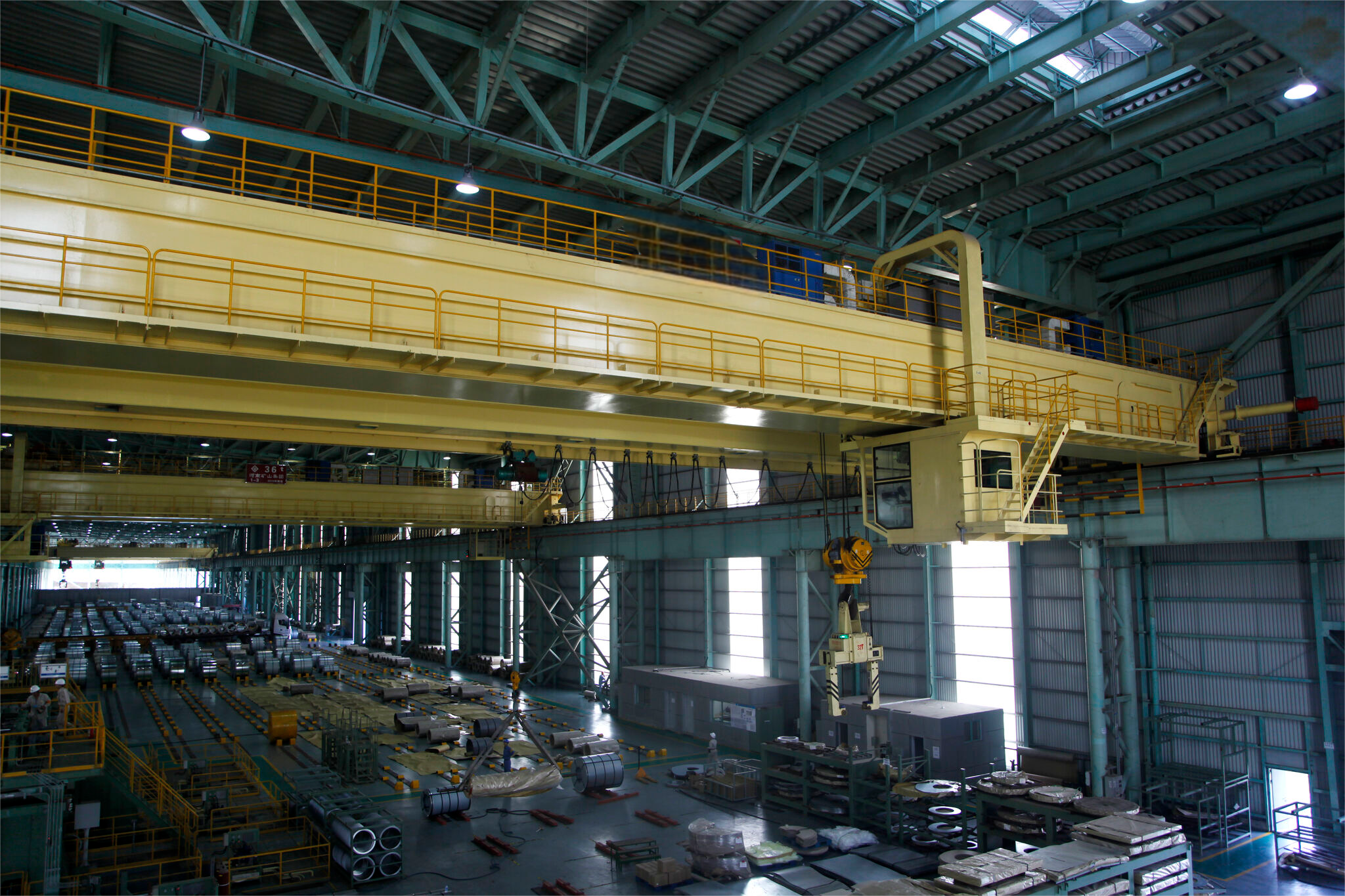

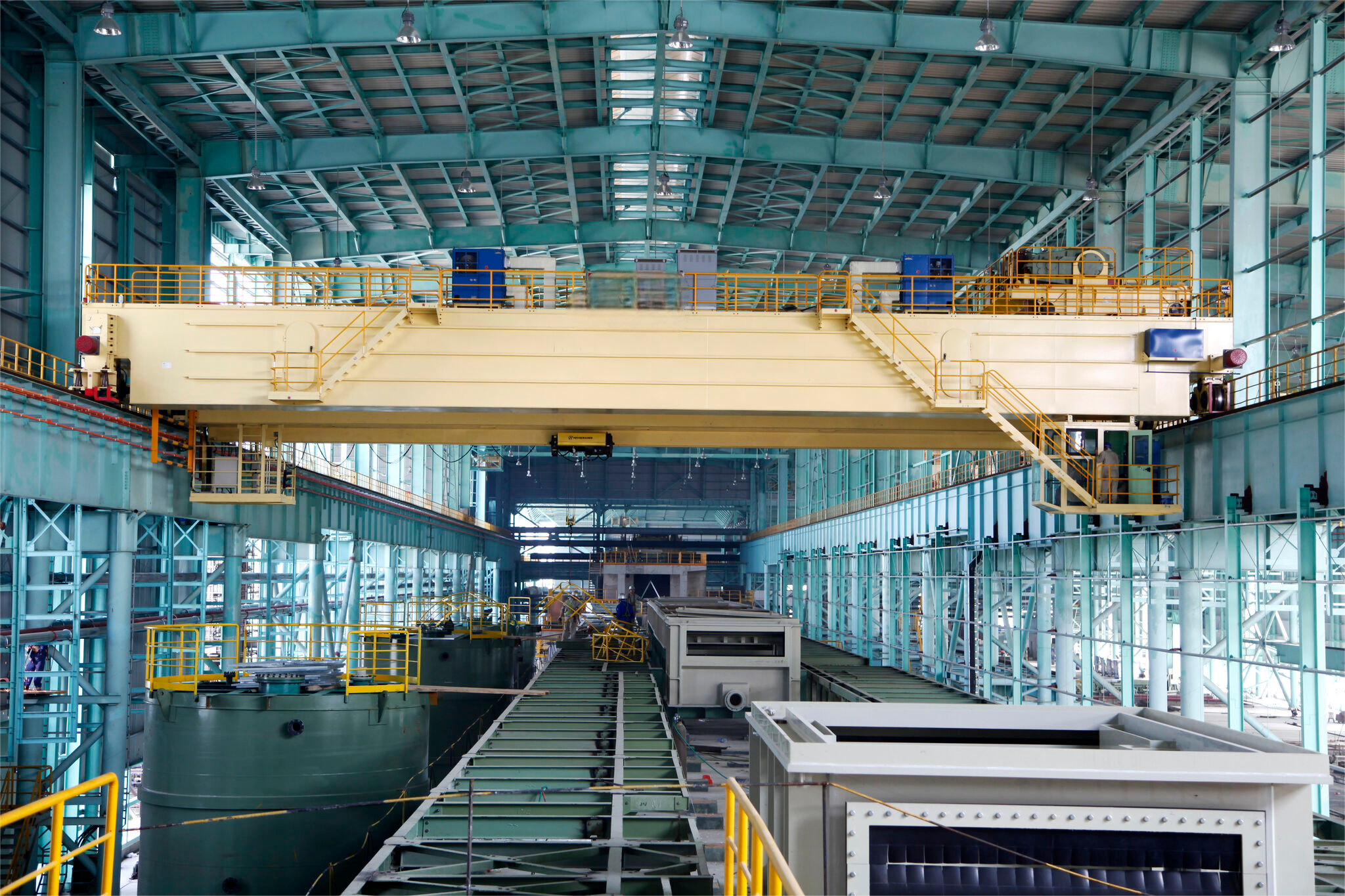

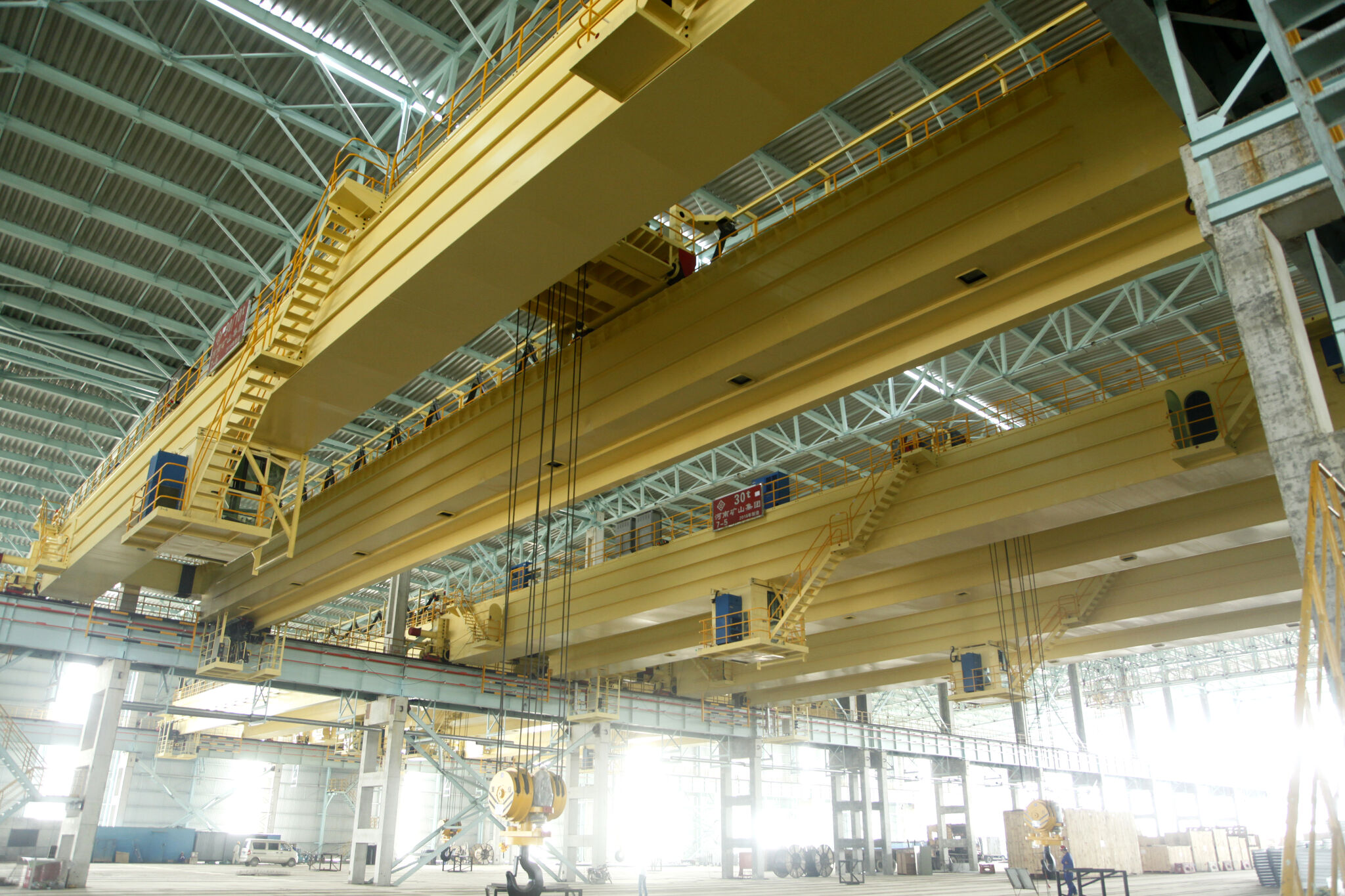

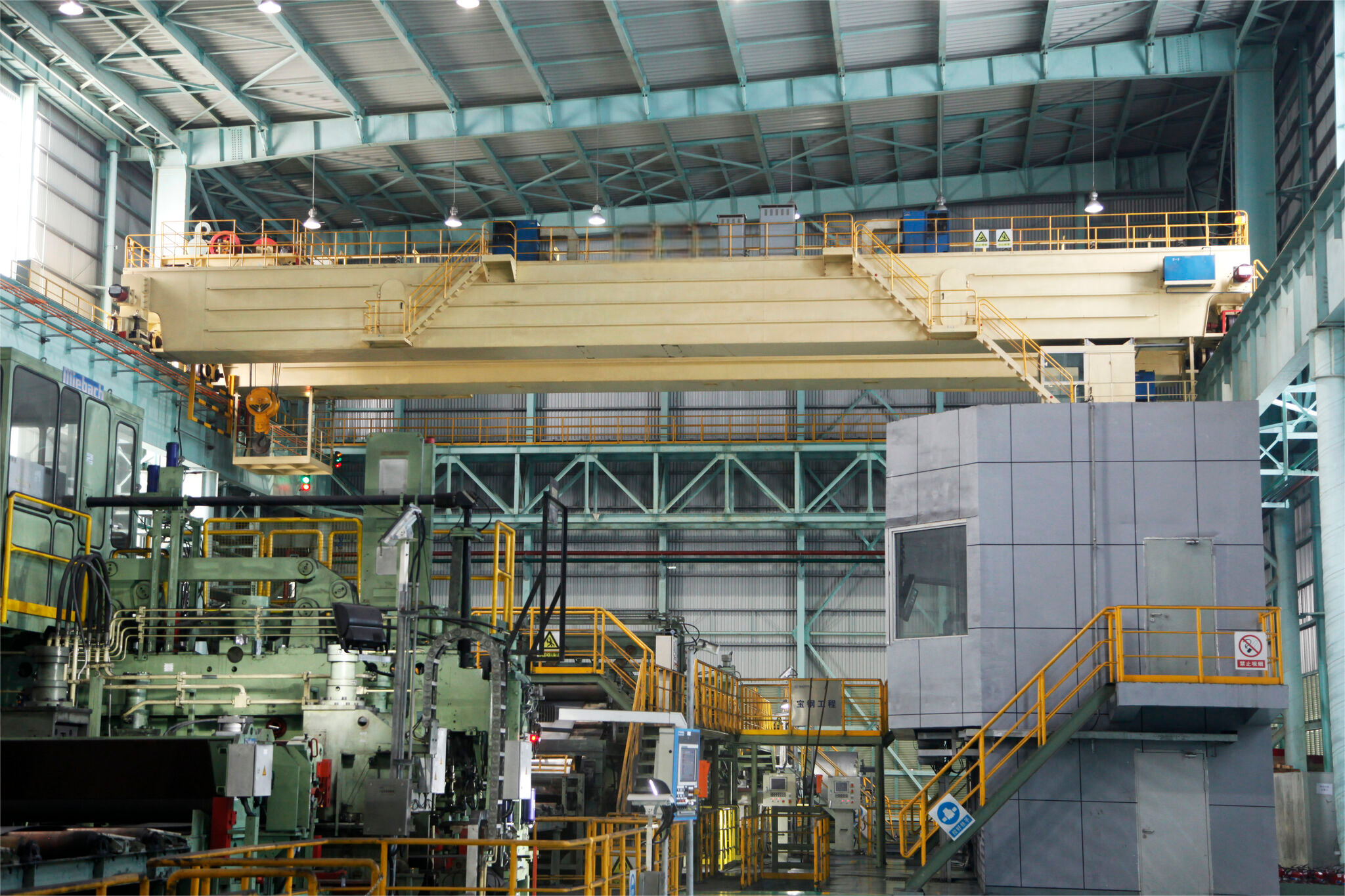

أ رافعة علوية بأربعة عوارض مع خطاف نظام رفع صناعي عالي الكفاءة ومتعدد الوظائف، مصمم لمناولة المواد المتوسطة إلى الثقيلة. يتميز بهيكل فريد من نوعه بأربعة عوارض (عارضتان رئيسيتان + عارضتان طرفيتان) مع آلية خطاف عالية الأداء، مما يتيح رفعًا دقيقًا، ونقلًا أفقيًا، وتحديد موضع الأحمال على مسافات كبيرة.
الهيكل الأساسي والميزات الفنية
هيكل جسر بأربعة عوارض
تصميم العارضة الرئيسية: عارضتان رئيسيتان صندوقيتان عاليتا القوة وعارضتان طرفيتان تُشكلان هيكلًا صلبًا على شكل "well". مقارنةً بالرافعات التقليدية ثنائية العارضة، يُعزز تصميم العارضة الرباعية صلابة الهيكل بشكل ملحوظ، ويُقلل الانحراف، ويُحقق أداءً ممتازًا في عمليات الرفع واسعة النطاق (≥30 مترًا) والتشغيل عالي التردد.
مقاومة الالتواء: يوزع التصميم ذو الأربعة عوارض إجهاد الحمل بشكل فعال، مما يحسن مقاومة الصدمات الجانبية وقوى الالتواء، مما يجعله مثاليًا لنقل المواد الطويلة (على سبيل المثال، الأنابيب الفولاذية والمقاطع الجانبية) أو الأحمال الديناميكية.
البناء المعياري: تسهل أجزاء العارضة الرئيسية الجاهزة عملية النقل والتجميع في الموقع، مما يقلل من وقت التثبيت.
نظام عربة الرفع
تشغيل مزدوج القضبان: تتحرك العربة في اتجاهين على طول مسارات العارضة الرئيسية، مدعومة بمحركات دفع مستقلة لضمان حركة سلسة وخالية من الاهتزاز.
آلية الرفع: مزودة بمحركات تنظيم السرعة ذات التردد المتغير، ومخفضات التروس الكوكبية، وبراميل الحبل السلكي، مما يتيح التحكم المستمر في السرعة لتحديد المواقع بدقة (دقة ± 1 مم).
مجموعة الخطاف: خطافات من سبائك الفولاذ المطروق (عامل أمان ≥5x) مزودة بآليات دوران ومزالج مانعة للسقوط. تتوفر خيارات خطافين (رئيسي/مساعد) لتلبية متطلبات الحمولة المختلفة.
النظام الكهربائي والتحكم
محرك التردد المتغير (محرك تردد متغير): تستخدم جميع المحركات (الجسر، العربة، الرفع) التحكم بالتردد المتجه لتحقيق تسارع/تباطؤ سلس، مما يقلل من الضغط الميكانيكي.
المراقبة الذكية: تعرض وحدة التحكم المنطقية القابلة للبرمجة المتكاملة وشاشة واجهة الإنسان والآلة التي تعمل باللمس البيانات في الوقت الفعلي (وزن الحمل والسرعة وتشخيص الأخطاء) وتدعم تسجيل البيانات/الإرسال عن بعد.
تشغيل متعدد الأوضاع: يدعم التحكم عن بعد، والكابينةالتحكم والربط الآلي مع خطوط الإنتاج باستخدام وحدة التحكم المنطقية القابلة للبرمجة.
مواصفات الأداء الرئيسية
| المعلمة | يتراوح |
|---|---|
| القدرة المقدرة | 5-500 طن (قابلة للتخصيص) |
| فترة | 10–50 مترًا (تتوفر أطوال مخصصة) |
| ارتفاع الرفع | 6–30 مترًا (قابلة للتكيف مع ارتفاع الورشة) |
| فئة الواجب | A5–A7 (من المهام الثقيلة إلى الشديدة) |
| سرعة السفر على الجسر | 20–60 م/دقيقة (قابل للتعديل بواسطة محرك التردد المتغير) |
| سرعة سفر العربة | 10–40 م/دقيقة (قابل للتعديل بواسطة محرك التردد المتغير) |
| سرعة الرفع | 0.5–15 متر/دقيقة (حسب الحمولة) |
| مزود الطاقة | 380 فولت/50 هرتز، تيار متردد ثلاثي الطور |
أنظمة حماية السلامة
حماية حدودية متعددة المستويات: محددات الارتفاع، ومحددات السفر (الجسر/العربة)، وأجهزة استشعار الاصطدام.
حماية من التحميل الزائد: تعمل أجهزة استشعار التحميل الإلكترونية على تشغيل القفل التلقائي والإنذارات في حالة التحميل الزائد.
الكبح في حالات الطوارئ: يضمن الكبح المزدوج (الفرجار الميكانيكي + الكبح العكسي الكهربائي) القفل الفوري أثناء فقدان الطاقة.
السلامة الكهربائية: محركات حاصلة على تصنيف IP55، وحماية من زيادة التيار، وأزرار إيقاف الطوارئ في جميع الأنظمة.
السلامة الهيكلية: تم التحقق من صحة العوارض الرئيسية من خلال تحليل العناصر المحدودة، مع فحص اللحام بالموجات فوق الصوتية بنسبة 100%.
التطبيقات
علم المعادن: نقل مغرفة الفولاذ المنصهر، والتعامل مع قضبان الصب المستمر، واستبدال اللفة.
الآلات الثقيلة: تجميع المكونات الكبيرة، وتحديد موقع الأوعية المضغوطة.
قطاع الطاقة: تركيب شفرات توربينات الرياح، ونقل دوارات المولدات الكهرومائية.
الخدمات اللوجستية: مناولة الحاويات، وتكديس البضائع السائبة.
دعم ما بعد البيع
الضمان العالمي: دعم فني على مدار الساعة طوال أيام الأسبوع، وضمان لمدة 10 سنوات على المكونات الأساسية.
التدريب: شهادة مشغل مجانية ودليل الصيانة.
تكامل إنترنت الأشياء: مراقبة الصحة عن بعد عبر منصات إنترنت الأشياء للصيانة التنبؤية.
