رافعة علوية

كيف تعمل الرافعة العلوية؟

الرافعة الجسرية أحادية العارضة هي معدات رفع تُركّب أفقيًا فوق الورش والمستودعات وساحات المواد لرفع المواد. ولأن طرفيها مثبتان على أعمدة خرسانية عالية أو حوامل معدنية، فإنها تبدو كجسر. يمتد جسر الرافعة الجسرية أحادية العارضة طوليًا على طول المسارات الموضوعة على المنصات المرتفعة على كلا الجانبين، ويمكنه استغلال المساحة الموجودة أسفل الجسر بالكامل لرفع المواد دون عوائق من المعدات الأرضية. وهي أكثر أنواع معدات الرفع استخدامًا وأكبرها حجمًا.

ما هما النوعان الأساسيان للرافعات العلوية؟

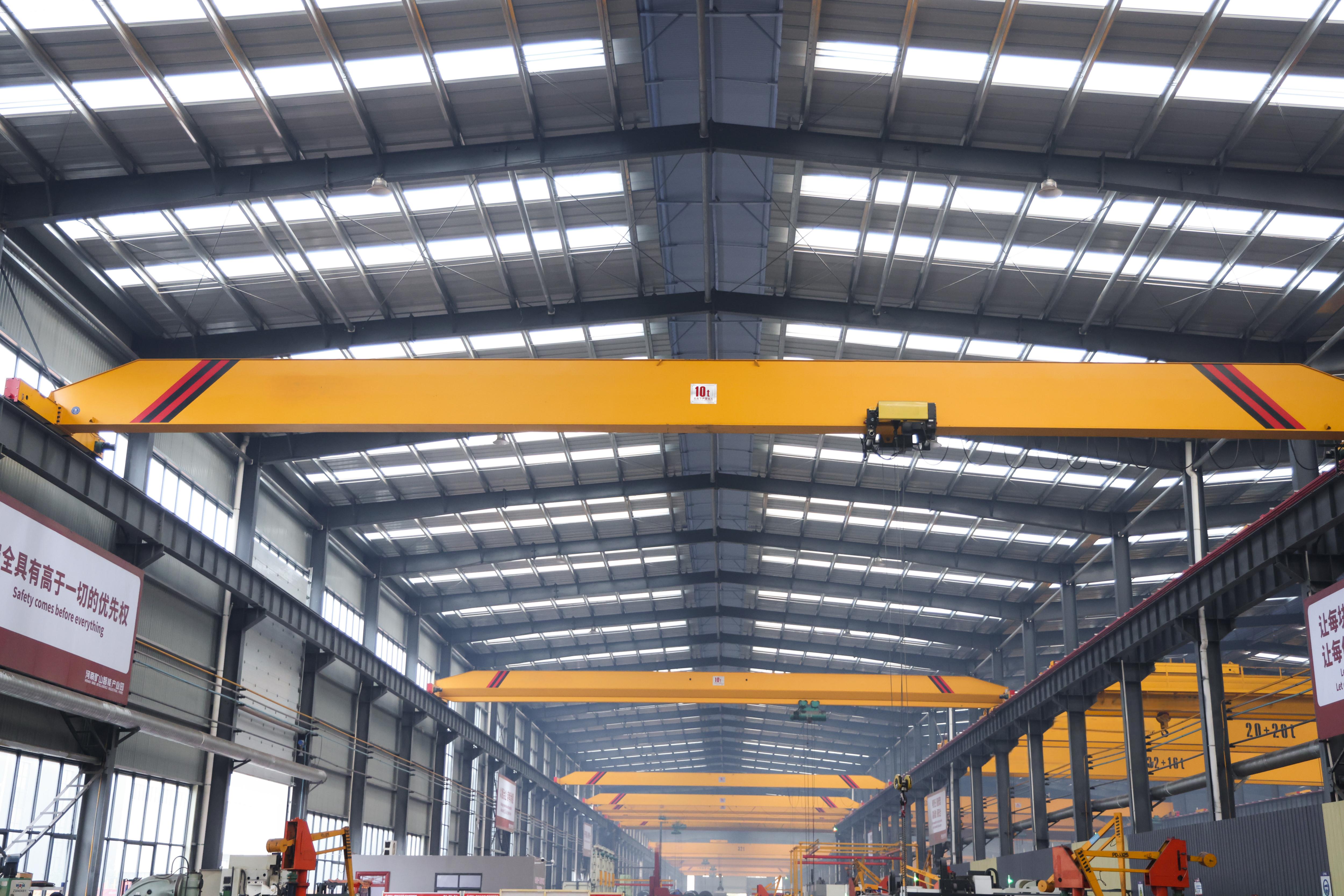

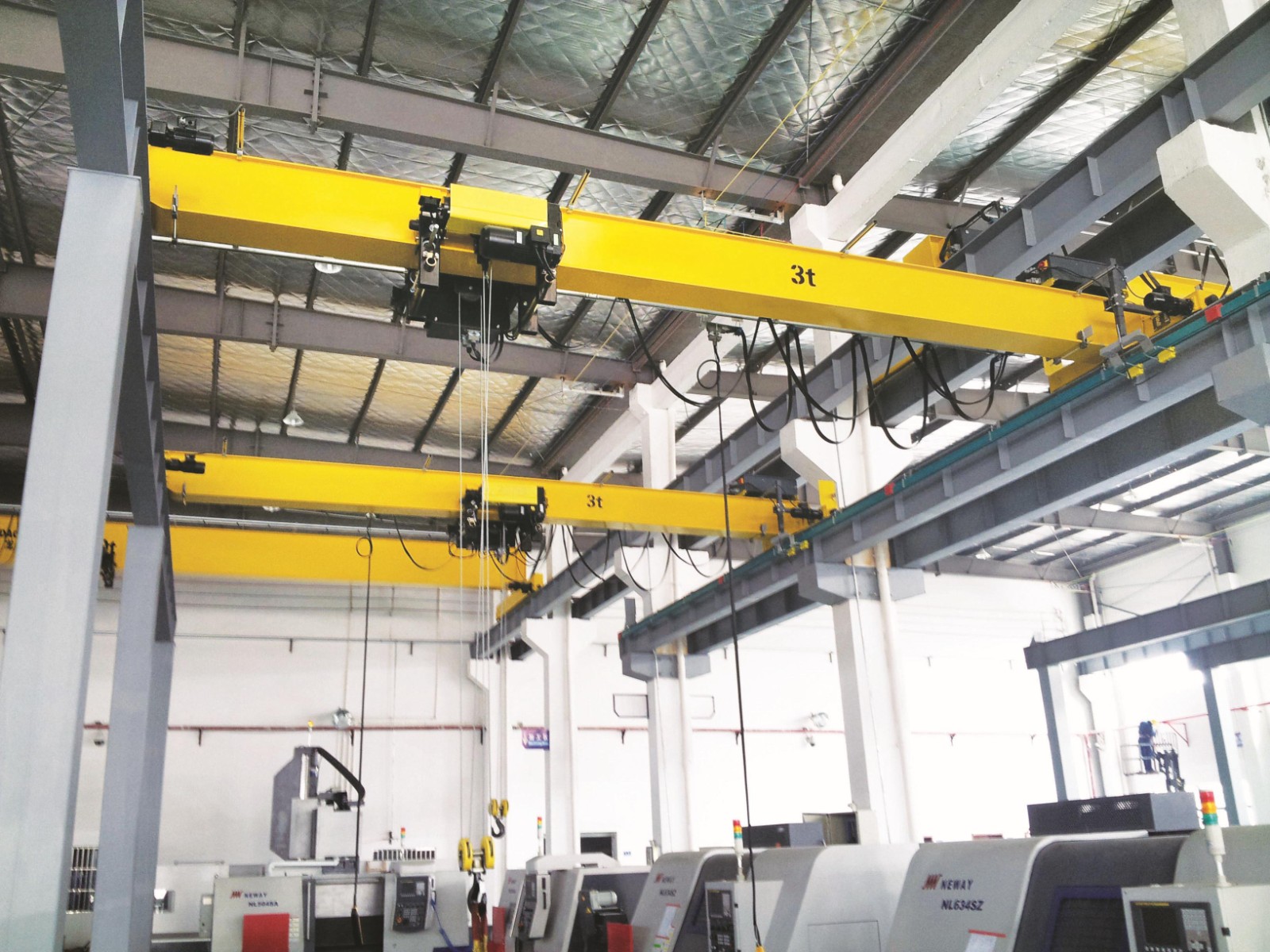

رافعة علوية أحادية العارضة

يمتد جسر الرافعة الجسرية أحادية العارضة طوليًا على طول المسارات الموضوعة على المنصات المرتفعة على كلا الجانبين، ويمكنه استغلال المساحة أسفل الجسر على أكمل وجه لرفع المواد دون عوائق من المعدات الأرضية. وهو أكثر أنواع آلات الرفع استخدامًا وأكبرها حجمًا.

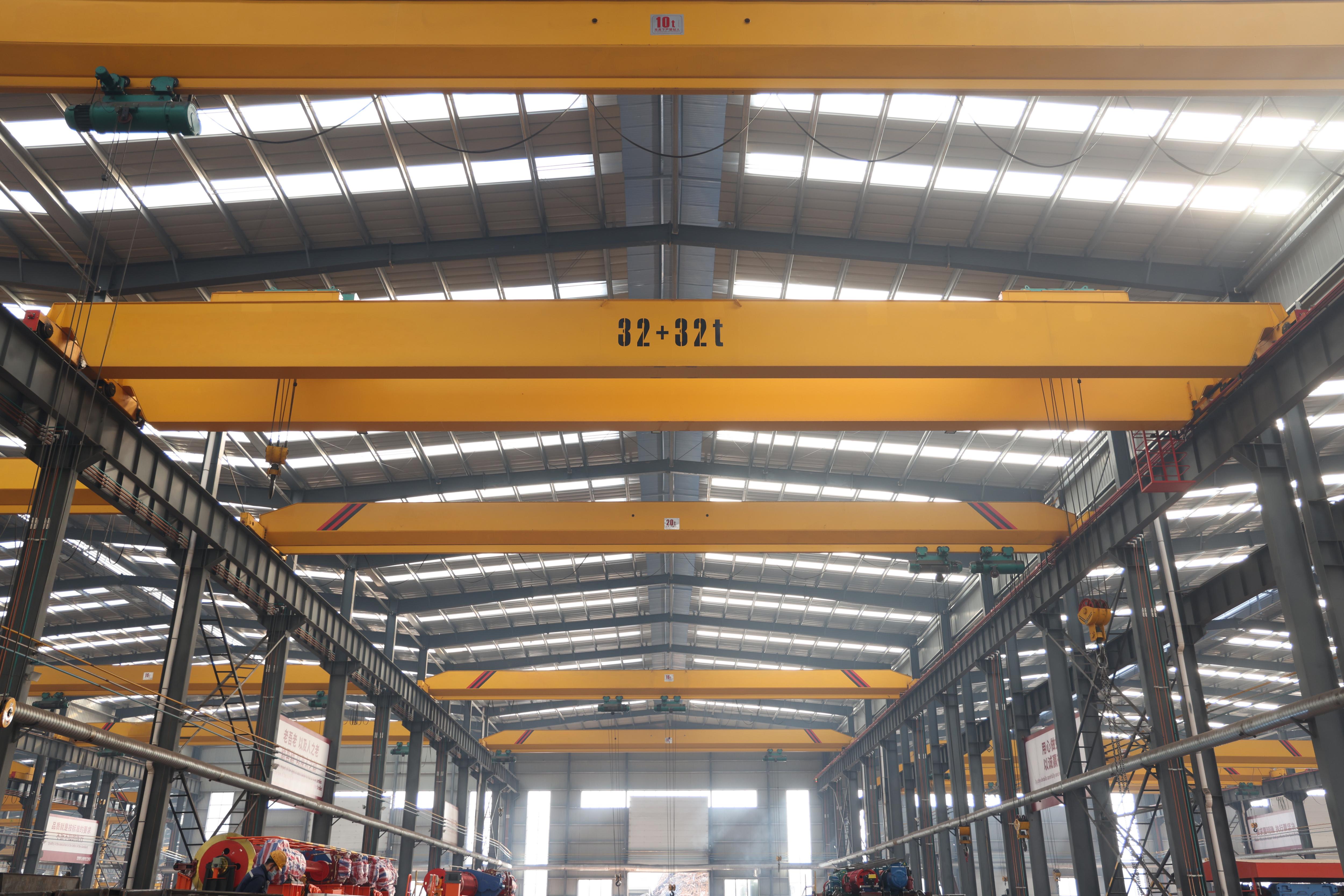

رافعة علوية ذات شعاعين

تتميز الرافعات الجسرية ذات العارضتين بأبعاد كبيرة، وأوزان رفع أثقل، وبيئة عمل أكثر إضاءة، ومستويات عمل أعلى. بالمقارنة مع الرافعات الجسرية ذات العارضة الواحدة، تُستخدم الرافعات الجسرية ذات العارضتين على نطاق أوسع.

مقارنة الاختلافات بين الرافعات الجسرية ذات العارضة الواحدة والعارضة المزدوجة

• جسر أحادي العارضة. تُستخدم الرافعات الجسرية عادةً في الأماكن ذات المسافات الصغيرة وأوزان الرفع الخفيفة، وغالبًا ما تكون بيئة عمل الرافعات الجسرية أحادية العارضة صغيرة نسبيًا. جسر ثنائي العارضة.النفقات العامة تتميز الرافعات بمسافات كبيرة، وأوزان رفع أثقل، وأماكن عمل أكثر إضاءة، ومستويات عمل أعلى. بالمقارنة مع الرافعات أحادية العارضةالنفقات العامة الرافعات، الرافعات الجسرية ذات العارضتين تستخدم على نطاق واسع.

• جسر ذو عارضة واحدة النفقات العامةالرافعات أخف وزنًا، وأبسط هيكلًا، وأسهل تركيبًا وتفكيكًا. جسر ذو شعاعينالنفقات العامة تتمتع الرافعات بهياكل معقدة وأوزان كبيرة، كما أن تركيبها معقد نسبيًا.

جسر ذو عارضة واحدةفيرهيد تتميز الرافعات بتكاليف أقل واستخدام أقل للمواد. وتُحدد التكلفة بشكل رئيسي بامتدادها. جسر أحادي العارضة النفقات العامةتتمتع الرافعات بمدى أصغر، وحزمة رفع واحدة، ووزن رفع أصغر، ومدى أقصر، وتستخدم مواد إنتاج وملحقات أقل، لذا فإن الجسر ذو العارضة الواحدةالنفقات العامة الرافعات أرخص وتكاليفها أقل. جسر ذو شعاعينالنفقات العامة تتميز الرافعات بتكاليف إنتاج أعلى، وتستهلك مواد أكثر، وتستغرق وقتًا طويلاً وتتطلب عمالة مكثفة. جسر ذو شعاعينالنفقات العامة تحتوي الرافعات على شعاعين للرفع، ووزن رفع أكبر، ومسافات أكبر، ومواد وإكسسوارات أكثر، ومحتوى تقني أعلى، وإنتاج أكثر تعقيدًا، لذا فإن الجسر ذو الشعاعينالنفقات العامة الرافعات أكثر تكلفة وتكاليف إنتاجها أعلى.

اختيار نوع الرافعة

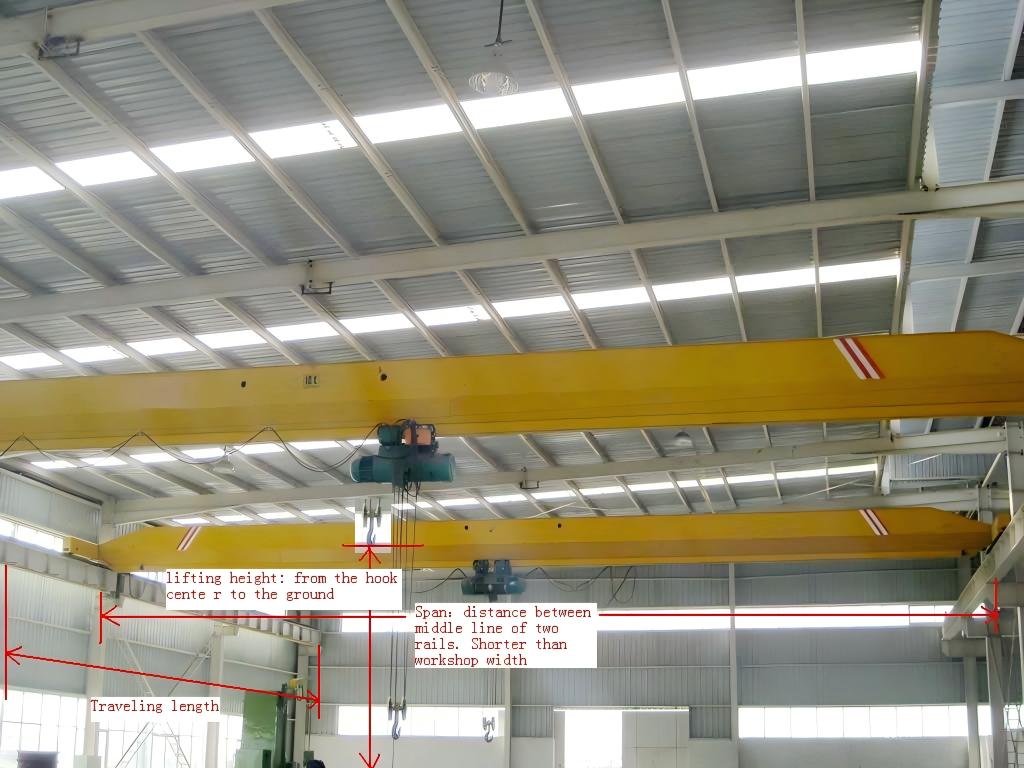

• امتداد وارتفاع ووزن المكونات وحجم مشروع الرفع للهيكل.

• ظروف موقع البناء.

• حالة معدات الرفع الموجودة في الشركة والمنطقة.

• متطلبات فترة البناء.

• متطلبات تكلفة البناء. بشكل عام، تُعدّ الرافعات الزاحفة مناسبة للهياكل الجاهزة أحادية الطبقة ذات مشاريع الرفع الكبيرة، نظرًا لعدم حاجتها إلى متطلبات عالية.

• بالنسبة لسطح الطريق، فهي سهلة التغيير والتحريك، ويمكنها التحرك تحت الحمل. رافعات الشاحنات أقل ضررًا لسطح الطريق، ويمكن نقلها إلى موقع الرفع بسرعة وسهولة.

• وهي مناسبة لرفع الهياكل الجاهزة الموجودة في المناطق الحضرية أو ذات أحجام المشاريع الصغيرة.

• بالنسبة لمشاريع الرفع في المناطق النائية، أو ذات المسافات الطويلة أو ظروف الطرق السيئة، يمكن في كثير من الأحيان استخدام آلات الرفع البسيطة مثل أعمدة السحب ذات الساق الواحدة، وأعمدة السحب ذات عظم السمكة، والرافعات الصارية لبدء العمل مبكرًا، وتلبية متطلبات التقدم، والحصول على تكاليف منخفضة.

• بالنسبة للهياكل الجاهزة متعددة الطوابق، نظرًا لارتفاع تركيب المكونات العلوية، غالبًا ما يتم استخدام الرافعات الزاحفة ذات السعة الكبيرة أو الرافعات البرجية العادية (المثبتة على قضبان أو ثابتة).

عملية اللحام

• المواد الرئيسية للهيكل الفولاذي (العارضة الرئيسية، العارضة النهائية) كلها من نوع Q235-B، والمواد المستخدمة لها تقارير مادية وشهادات مطابقة مقابلة.

• يتم تصنيع ولحام وفحص الهياكل الفولاذية وفقًا للمعايير الوطنية. تعتمد اللحامات الطرفية المهمة الحاملة للأحمال على تقنية لحام الأخدود ثنائي الجانب، ويتم إجراء فحص المظهر والاختبار غير الإتلافي وفقًا للوائح. جميع اللحامين حاصلون على شهادات الجودة المناسبة.

• تعتمد جميع عوارض الرافعة الرئيسية على عملية لحام اللوحة غير الطرفية بالكامل، مما يلغي عمليات اللحام الطرفية للوحة الفولاذية للعارضة الرئيسية، ويزيل المخاطر الخفية للحام الطرفي للوحة الفولاذية. (يعتبر اللحام الطرفي للوحة الفولاذية أهم عملية لحام والجزء الأكثر عرضة لمخاطر الجودة).

• يتم قطع جميع الألواح تلقائيًا بواسطة آلات القطع التحكم الرقمي بالكمبيوتر، ويتم ضبط قوس الشعاع الرئيسي مسبقًا لتجنب مشكلة انحراف قوس الشعاع الرئيسي المخبوز بالنار التقليدية.

• يتم تفجير السطح الفولاذي إلى خشونة سطحية تبلغ سا2.5 في GB8923 "درجة التسجيل وإزالة الصدأ لمعالجة سطح الفولاذ قبل الطلاء"، مما يحسن التصاق الطلاء ويمنع تقشير الطلاء، مما يضمن الجمال الطويل الأمد للرافعة ذات العارضة الواحدة.

• يعتمد لحام الخصر الطولي للحزمة الرئيسية على لحام الكمين الآلي المتقدم محليًا، والذي يتميز بقالب جميل ويضمن جودة اللحام.

• يتكون عارضة العربة من أنبوب مستطيل الشكل بالكامل، بدون وصلات أو لحام، مظهر جميل، قوي ومتين.

• يتم تثبيت جميع العجلات عن طريق الحفر لتجنب عدم وجود مداسات العجلات على نفس المستوى الأفقي وتحسين دقة تشغيل العجلات.
