ملخص

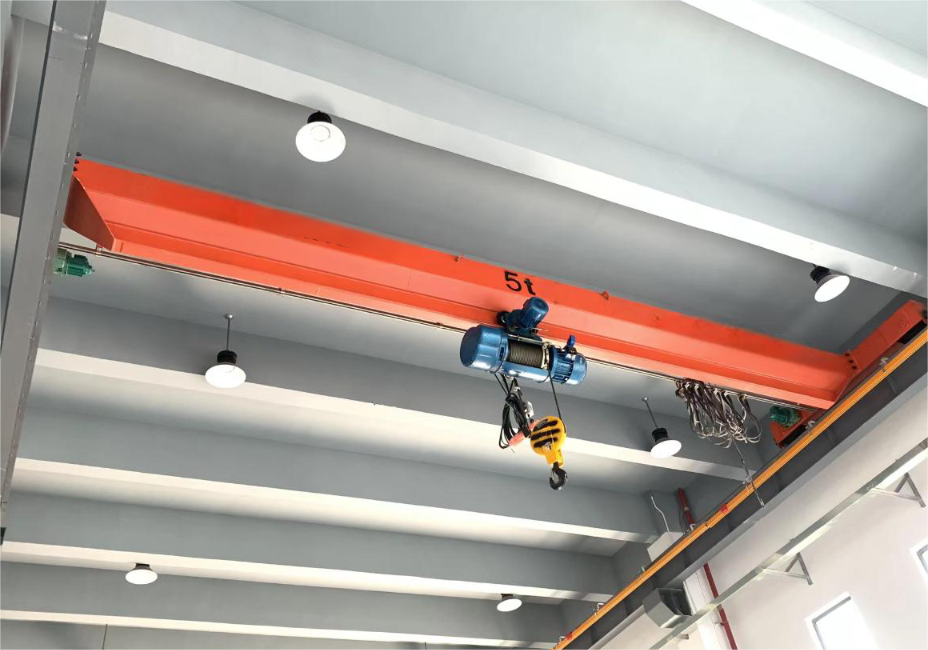

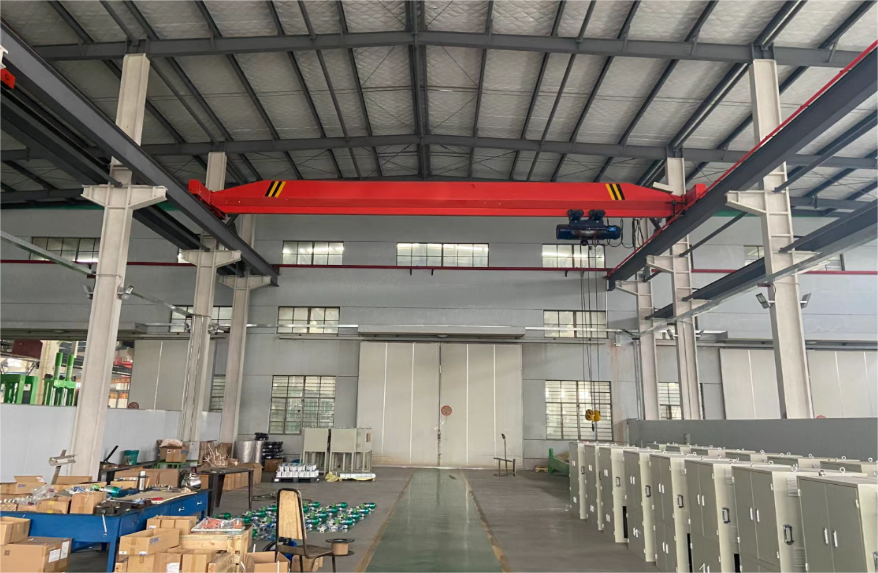

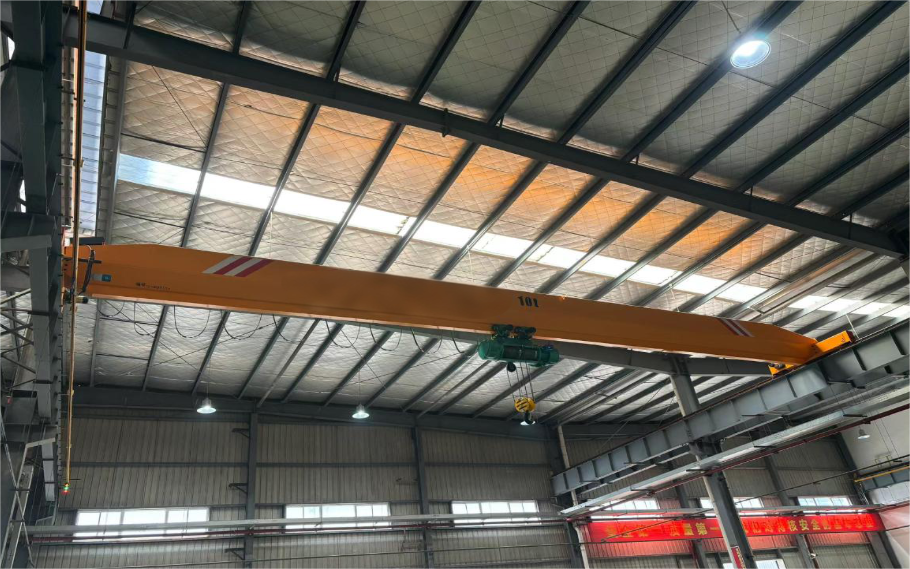

رافعة جسرية أحادية العارضة ل دهي معدات رفع كهربائية خفيفة الوزن واقتصادية وعملية، بهيكل أحادي العارضة الرئيسية، مناسبة لمناولة المواد ذات الحمولات الصغيرة والمتوسطة، ومستويات العمل المتوسطة والمنخفضة. تتميز بهيكل مدمج ومرونة في التشغيل. تُستخدم على نطاق واسع في الأماكن المغلقة، مثل الورش والمستودعات وخطوط الإنتاج. وهي المكون الهيكلي الرئيسي لعمليات الرفع.
المكون الهيكلي لإنتاج الرفع
الشعاع الرئيسي
يعتمد هيكلًا على شكل صندوق أو تصميم شعاع I، مع خصائص عالية القوة وخفة الوزن لضمان استقرار الحمل.
يعمل التصميم المشترك خارج المسار (ينحرف مسار العربة عن مركز الشعاع الرئيسي) على تحسين توزيع القوة.
العارضة النهائية (آلية سفر العربة)
1. يربط كلا طرفي الشعاع الرئيسي، المجهز بعجلات القيادة والعجلات المدفوعة، وينقسم شكل القيادة إلى محرك مركزي (محرك واحد) أو محرك منفصل (محرك مزدوج).
2. تشغيل سلس، مناسب للقضبان المستقيمة أو المنحنية.
رافعة كهربائية
1. معلق تحت العارضة الرئيسية، مسؤول عن الرفع والحركة الأفقية (التشغيل الجانبي).
2. رافعة حبل سلكي قياسية (مثل نوع القرص المضغوط 1) أو رافعة سلسلة، يتراوح نطاق الحمولة عادة من 1 إلى 20 طنًا.
آلية التشغيل
1. تشغيل العربة: تتحرك الرافعة طوليًا على طول مسار المصنع ككل.
2. تشغيل العربة: تتحرك الرافعة الكهربائية أفقيًا على طول العارضة الرئيسية (بعض الموديلات لها رافعات ثابتة ويتحرك العارضة الرئيسية فقط).
نظام التحكم الكهربائي
1. يتم التحكم في العمليات التقليدية من خلال صندوق زر أرضي (يتحرك مع المعدات) أو جهاز تحكم عن بعد.
2. يحتوي على أجهزة أمان مثل حماية الحمل الزائد ومفاتيح الحد وإيقاف التشغيل في حالات الطوارئ.
المعلمة
| المعلمة | تفاصيل |
|---|---|
| قدرة الرفع | عادة ما يتراوح وزنها بين 1 إلى 20 طنًا، وهي مناسبة لسيناريوهات الأحمال الخفيفة إلى المتوسطة. |
| فترة | 5–22 مترًا، قابلة للتخصيص بناءً على عرض الورشة. |
| ارتفاع الرفع | عموما 6-16 مترا، قابلة للتعديل وفقا للمتطلبات. |
| الطبقة العاملة | في الغالب A3–A5، مثالية للعمليات المتقطعة. |
| سرعة التشغيل | تم تعديل سرعات الرافعات والرافعات والعربات لضمان التشغيل المستقر وتلبية احتياجات الكفاءة العامة. |
| وضع التحكم | تتضمن الخيارات الشائعة التحكم في المعلقة أو التحكم عن بعد اللاسلكي، مما يضمن التشغيل السهل. |
سيناريوهات التطبيق النموذجية
التصنيع: نقل المواد على خطوط التجميع، ورفع الأجزاء.
التخزين والخدمات اللوجستية: التحميل والتفريغ وتكديس البضائع في المستودعات.
الصناعات الخفيفة: ورش إنتاج الأغذية والمنسوجات والمنتجات الإلكترونية.
ورش الإصلاح: تركيب المعدات والإصلاح والصيانة.
مصانع المعالجة الصغيرة والمتوسطة الحجم: نقل الصلب والقوالب لمسافات قصيرة.
تقدم شركة جينغهي رافعة ضمان الخدمة لدورة كاملة
يقدم الفريق المتخصص إرشادات التثبيت في الموقع لضمان امتثال تشغيل المعدات.
دورات مجانية حول قواعد السلامة للمشغل وتدريب على صيانة المعدات.
تبلغ فترة الضمان للجهاز بأكمله عادةً 12 شهرًا (باستثناء الأجزاء المستهلكة)، ويتم التعامل مع الأخطاء غير البشرية مجانًا خلال هذه الفترة.
الأجزاء الرئيسية مثل المحركات وعلب التروس ومفاتيح الحد متوفرة دائمًا للاستجابة بسرعة لاحتياجات الاستبدال.
توفير خطط الصيانة السنوية لإطالة عمر المعدات ومنع الأعطال.
