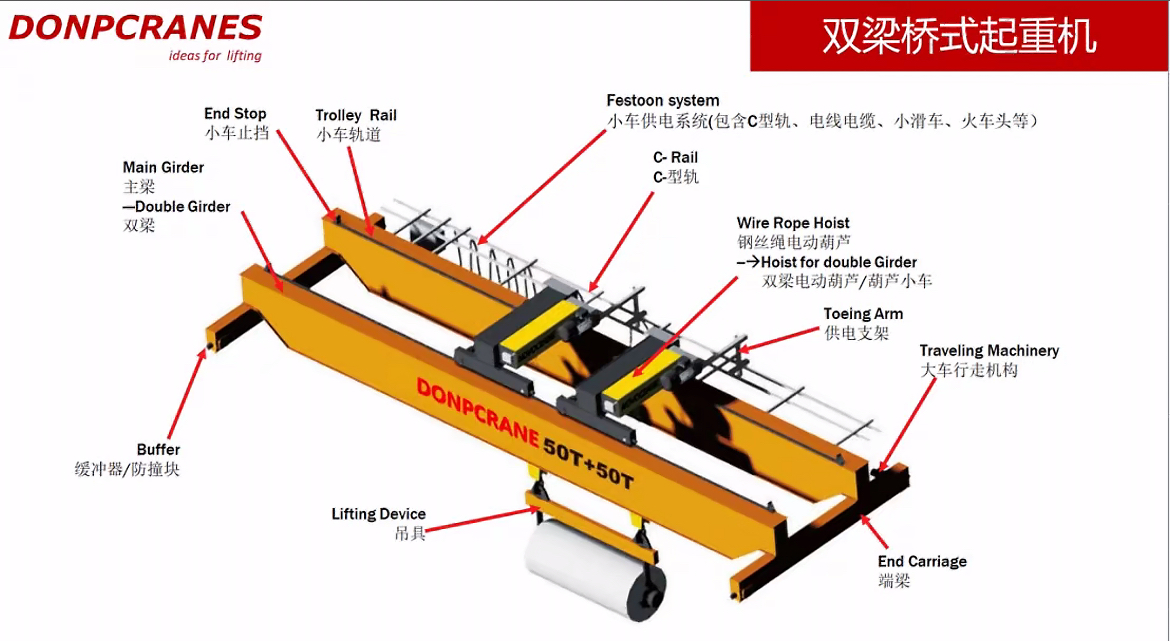

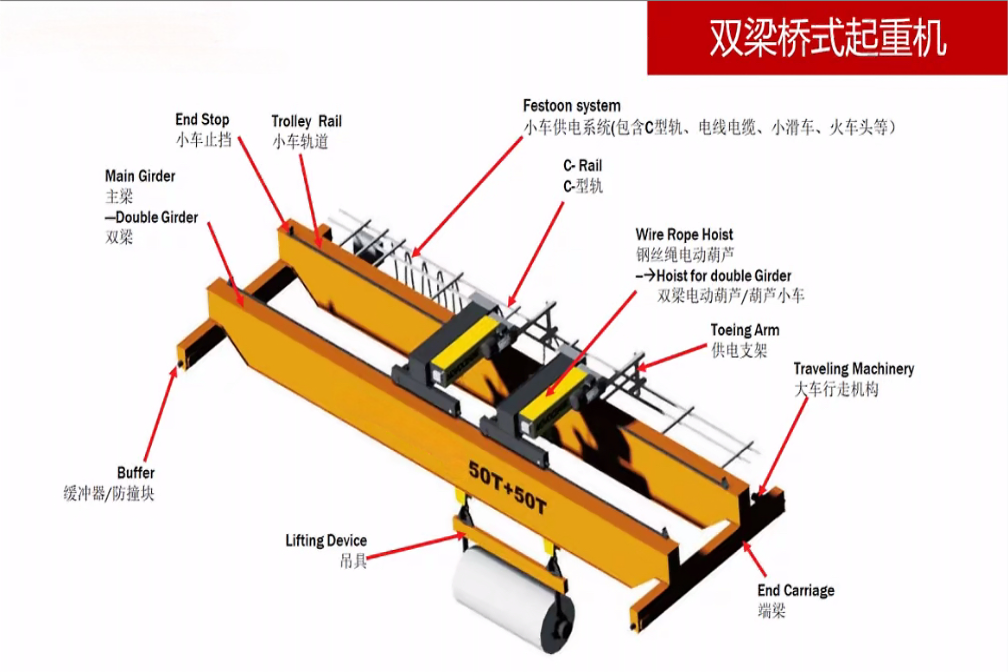

تعمل الرافعة الجسرية ذات العارضة المزدوجة من خلال سلسلة من الأنظمة والمكونات المترابطة التي تعمل معًا لتسهيل رفع الأحمال الثقيلة وخفضها ونقلها. تشمل هذه الأنظمة والمكونات: مصدر الطاقة، ونظام التحكم، والجسر والعربة، وآلية الرفع، وخطافات الرفع، وأجهزة السلامة، وغيرها.تتضمن عملية تشغيل رافعة علوية ذات عارضة مزدوجة تفاعلًا معقدًا بين الأنظمة الميكانيكية والكهربائية والسلامة، والتي يتحكم فيها المشغل جميعًا لأداء مهام الرفع ومناولة المواد بكفاءة وأمان.
ما هما النوعان الأساسيان للرافعات العلوية؟
رافعة علوية أحادية العارضة
جسر ذو شعاع واحد تُستخدم الرافعات العلوية عمومًا في الأماكن ذات المسافات الصغيرة وأوزان الرفع الخفيفة، وغالبًا ما تكون بيئة العمل الخاصة بالرافعات الجسرية ذات الشعاع الواحد صغيرة نسبيًا.

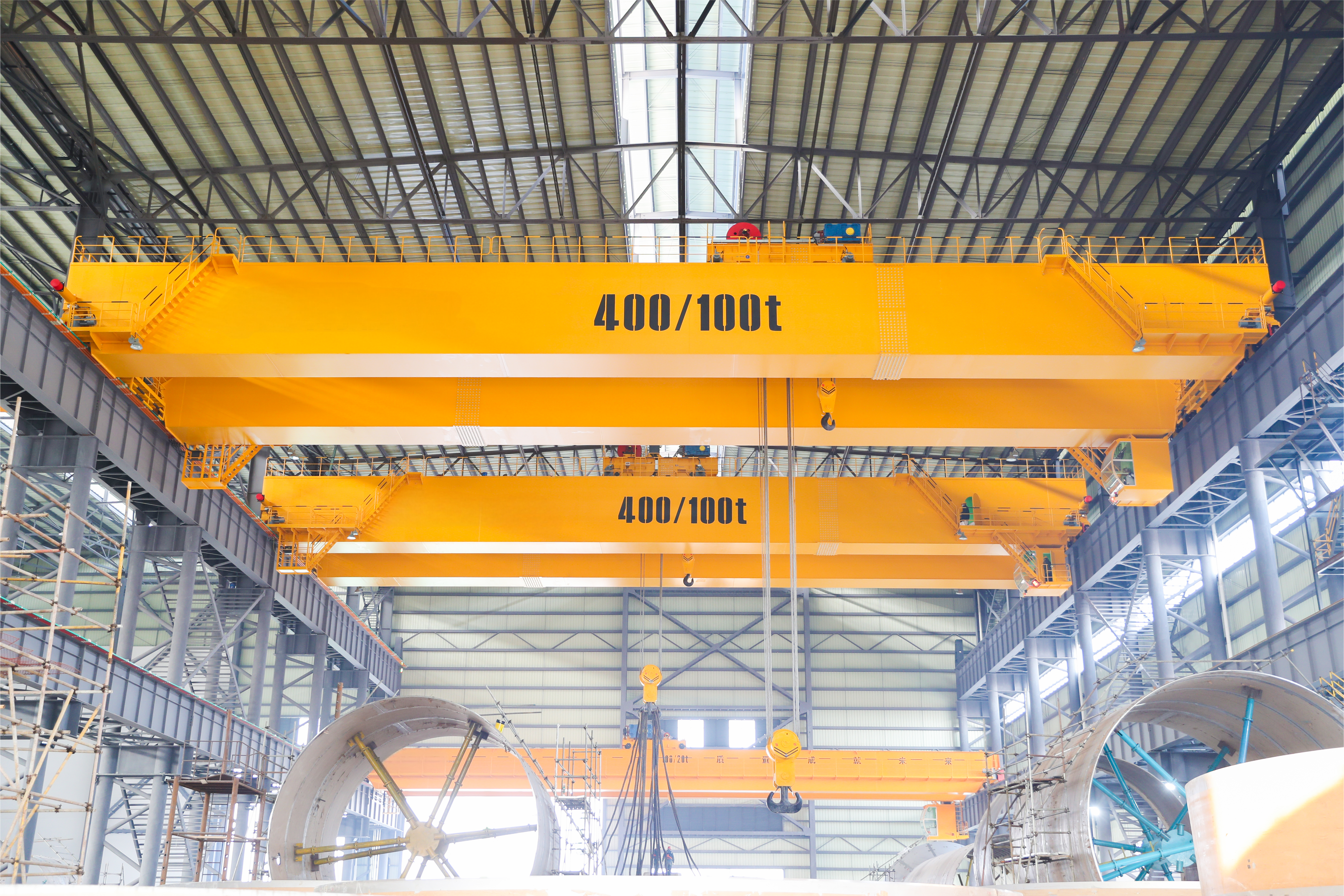

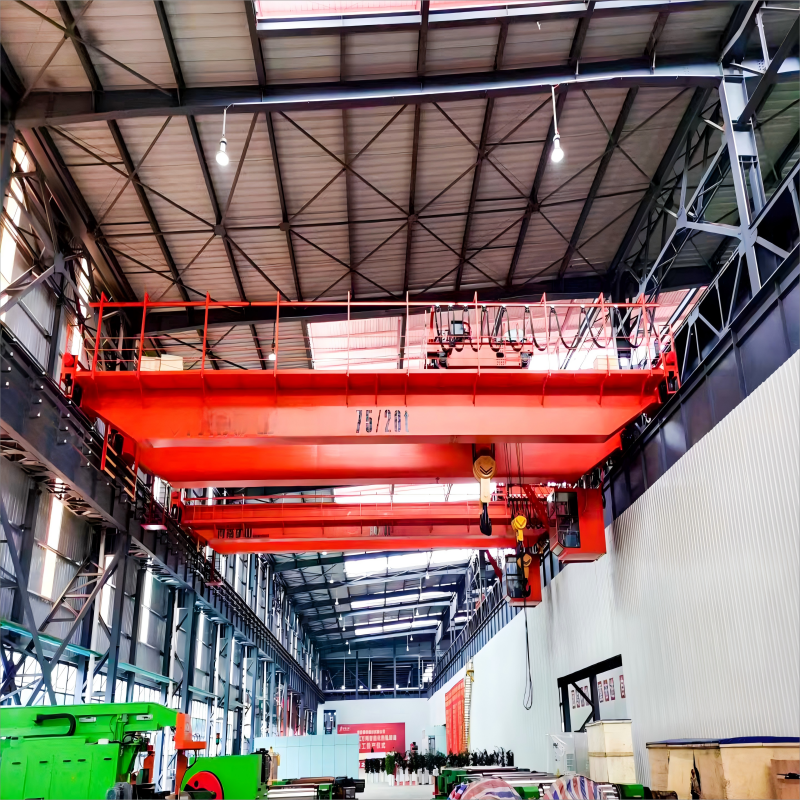

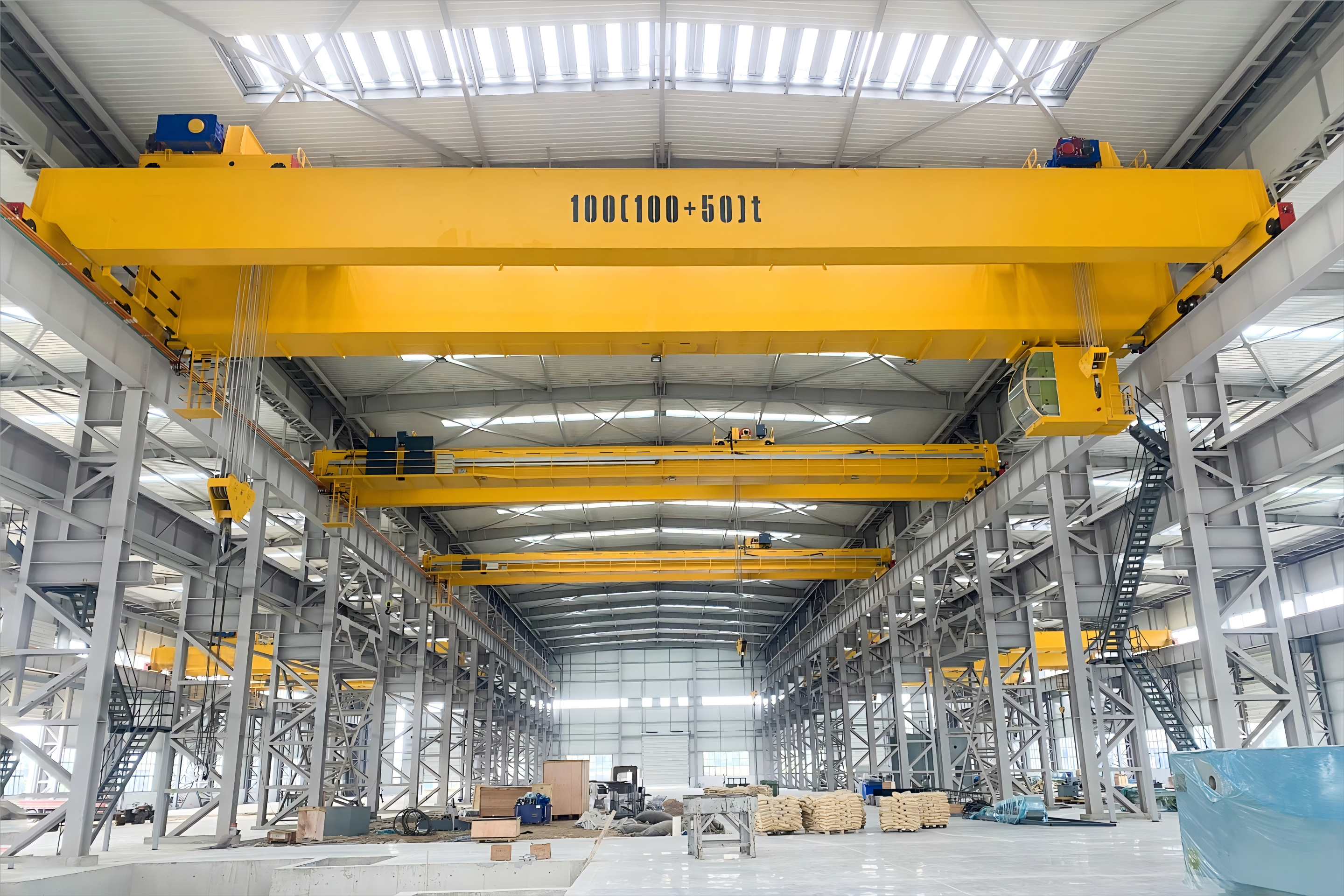

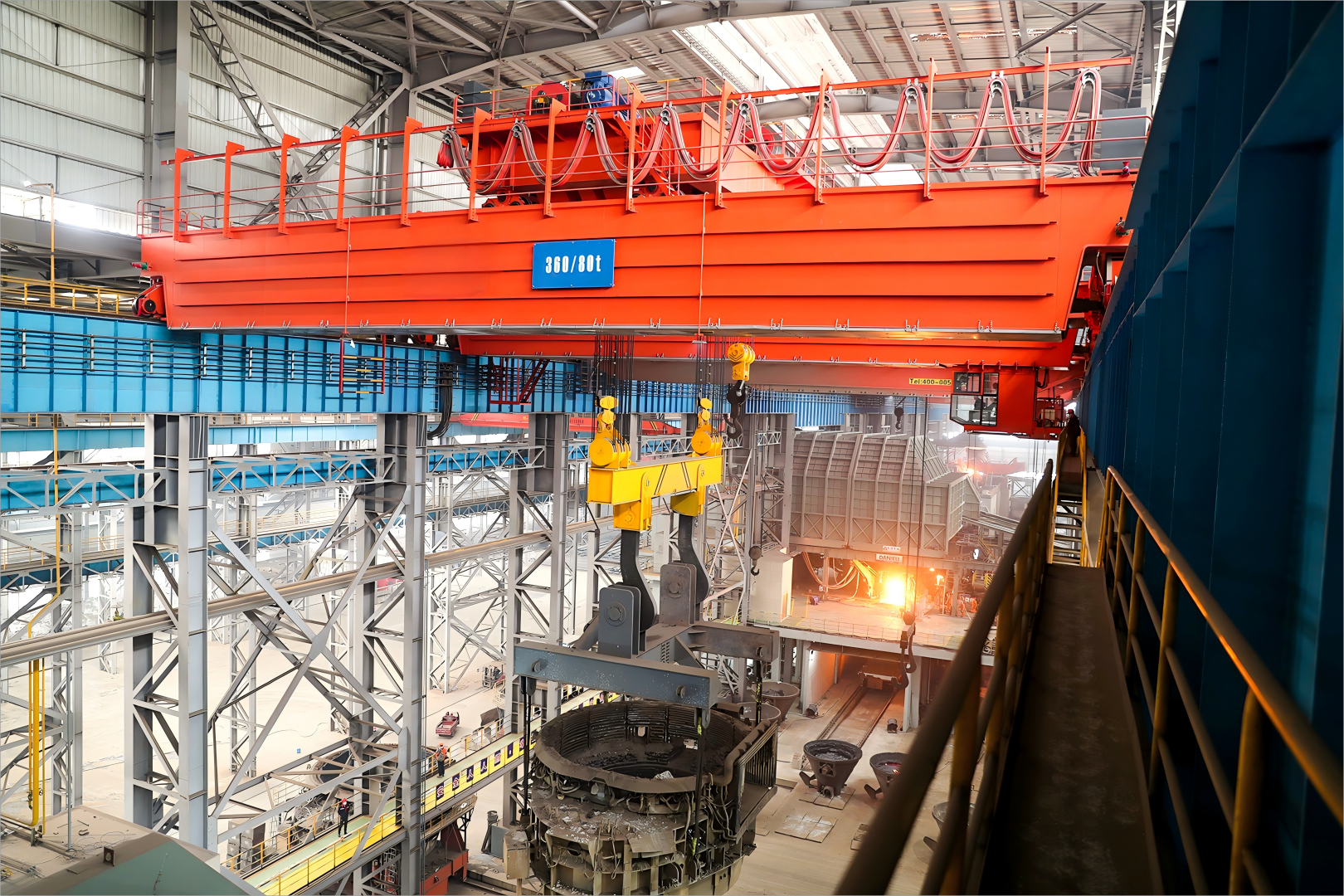

رافعة علوية ذات شعاعين
جسر ذو شعاعين تتميز الرافعات العلوية بمدى كبير وأوزان رفع أثقل وأماكن عمل أكثر إشراقًا ومستويات عمل أعلى.
مقارنة الاختلافات بين الرافعات الجسرية ذات العارضة الواحدة والعارضة المزدوجة
جسر أحادي العارضة: تُستخدم الرافعات الجسرية عادةً في الأماكن ذات المسافات الصغيرة وأوزان الرفع الخفيفة، وبيئة عمل الرافعات الجسرية أحادية العارضة غالبًا ما تكون صغيرة نسبيًا. جسر ثنائي العارضةالنفقات العامة تتميز الرافعات بمسافات كبيرة، وأوزان رفع أثقل، وأماكن عمل أكثر إضاءة، ومستويات عمل أعلى. بالمقارنة مع الرافعات أحادية العارضةالنفقات العامة الرافعات، الرافعات الجسرية ذات العارضتين تستخدم على نطاق واسع.
· جسر ذو عارضة واحدة النفقات العامةالرافعات أخف وزنًا، وأبسط هيكلًا، وأسهل تركيبًا وتفكيكًا. جسر ذو شعاعينالنفقات العامة تتمتع الرافعات بهياكل معقدة وأوزان كبيرة، كما أن تركيبها معقد نسبيًا.
جسر ذو عارضة واحدةالنفقات العامة تتميز الرافعات بتكاليف أقل واستخدام أقل للمواد. وتُحدد التكلفة بشكل رئيسي بامتدادها. جسر أحادي العارضة النفقات العامةتتمتع الرافعات بمدى أصغر، وحزمة رفع واحدة، ووزن رفع أصغر، ومدى أقصر، وتستخدم مواد إنتاج وملحقات أقل، لذا فإن الجسر ذو العارضة الواحدةالنفقات العامة الرافعات أرخص ولها تكاليف أقل.
جسر ذو شعاعينالنفقات العامة تتميز الرافعات بتكاليف إنتاج أعلى، وتستهلك مواد أكثر، وتستغرق وقتًا طويلاً وتتطلب عمالة مكثفة. جسر ذو شعاعينالنفقات العامة تحتوي الرافعات على شعاعين للرفع، ووزن رفع أكبر، ومسافات أكبر، ومواد وإكسسوارات أكثر، ومحتوى تقني أعلى، وإنتاج أكثر تعقيدًا، لذا فإن الجسر ذو الشعاعينالنفقات العامة الرافعات أكثر تكلفة وتكاليف إنتاجها أعلى.
مزايا الرافعات ذات الشبكة المزدوجة والمُجددة
زيادة سعة التحميل:صُممت الرافعات ذات العارضتين لتحمل أحمال أثقل مقارنةً بالرافعات ذات العارضة الواحدة. فهي قادرة على رفع أوزان تتجاوز عدة أطنان، مما يجعلها مثالية للتطبيقات الشاقة.
صلابة واستقرار أكبر:يوفر تصميم العارضة المزدوجة صلابةً واستقرارًا أكبر، وهو أمرٌ أساسيٌّ للحفاظ على سلامة هيكل الرافعة عند رفع الأحمال الثقيلة. هذا يُقلّل من خطر التشوه أو التلف تحت الضغط.
ميزات السلامة المحسنة:غالبًا ما تأتي الرافعات ذات العارضة المزدوجة مزودة بميزات أمان متقدمة مثل أنظمة حماية الحمل الزائد ومفاتيح الحد وأجهزة مكافحة الاصطدام التي تعمل على تعزيز سلامة عمليات الرفع.
ارتفاع الخطاف الممتد:يسمح تصميم العارضة المزدوجة بارتفاع خطاف أعلى، وهو أمر مفيد لرفع الأحمال إلى ارتفاعات أكبر دون الحاجة إلى مساحة رأسية إضافية.
المتانة وطول العمر:بفضل بنيتها القوية، تم تصميم الرافعات ذات العارضة المزدوجة لتدوم طويلاً ويمكنها تحمل قسوة الاستخدام المكثف المستمر، مما يقلل الحاجة إلى الاستبدال أو الإصلاحات المتكررة.
التنوع:يمكن تخصيص هذه الرافعات بأنواع مختلفة من الرافعات والعربات وملحقات الرفع لتناسب مجموعة واسعة من احتياجات الرفع، مما يجعلها قابلة للتكيف بدرجة كبيرة مع بيئات العمل المختلفة.
تحسين سرعة الرفع والدقة:غالبًا ما تحتوي الرافعات ذات العارضة المزدوجة على أنظمة رفع عالية الدقة تسمح بالتحكم السلس والدقيق في الحمل، وهو أمر بالغ الأهمية للعمليات التي تتطلب وضعًا دقيقًا للأحمال الثقيلة.
انخفاض تكاليف الصيانة:على الرغم من أن التكلفة الأولية لرافعة العارضة المزدوجة أعلى، إلا أن متانتها وموثوقيتها يمكن أن تؤدي إلى انخفاض تكاليف الصيانة بمرور الوقت مقارنة بالبدائل الأقل قوة.
تحمل أعلى لعدم المحاذاة:يمكن للرافعات ذات العارضة المزدوجة أن تتحمل بشكل أفضل عدم المحاذاة في نظام المدرج، وهو ما قد يكون مشكلة شائعة في البيئات الصناعية، وبالتالي تقليل الحاجة إلى التعديلات المتكررة.
اختيار نوع الرافعة
امتداد وارتفاع ووزن المكونات وحجم مشروع الرفع للهيكل؛
ظروف موقع البناء؛
حالة معدات الرفع الموجودة في الشركة والمنطقة؛
متطلبات فترة البناء؛
متطلبات تكلفة البناء. بشكل عام، تُعدّ الرافعات الزاحفة مناسبة للهياكل الجاهزة أحادية الطبقة ذات مشاريع الرفع الكبيرة، نظرًا لعدم وجود متطلبات عالية لها. لسطح الطريق، يسهل تغييرها ونقلها، ويمكنها التحرك تحت الحمل. رافعات الشاحنات أقل ضررًا لسطح الطريق، ويمكن نقلها إلى موقع الرفع بسرعة وسهولة.
وهي مناسبة لرفع الهياكل الجاهزة الموجودة في المناطق الحضرية أو ذات أحجام المشاريع الصغيرة.
بالنسبة لمشاريع الرفع في المناطق النائية، أو ذات المسافات الطويلة أو ظروف الطرق السيئة، يمكن غالبًا استخدام آلات الرفع البسيطة مثل أعمدة السحب ذات الساق الواحدة، وأعمدة السحب ذات عظم السمكة، ورافعات الصاري يمكن استخدامها لبدء العمل مبكرًا، وتلبية متطلبات التقدم، وتكون تكاليفها منخفضة.
بالنسبة للهياكل الجاهزة متعددة الطوابق، نظرًا لارتفاع تركيب المكونات العلوية، غالبًا ما يتم استخدام الرافعات الزاحفة ذات السعة الكبيرة أو الرافعات البرجية العادية (المثبتة على قضبان أو ثابتة).
