ملخص
خط اتصال منزلقخطوط التماس المنزلقة (المعروفة أيضًا باسم خطوط التماس المنزلقة الآمنة أو قضبان التوصيل) هي أجهزة مصممة لتوفير نقل مستمر للطاقة للمعدات المتنقلة. تُستخدم على نطاق واسع في الرافعات، وخطوط الإنتاج الآلية، وأنظمة اللوجستيات والتخزين، وألعاب الملاهي الكهربائية، وغيرها من التطبيقات التي تتطلب إمدادًا مستمرًا بالطاقة. باستخدام تقنية التماس المنزلق، توفر هذه الأنظمة طاقة كهربائية مستقرة وآمنة للمعدات المتنقلة، مستبدلةً بذلك طرق سحب الكابلات التقليدية. تتميز هذه الأنظمة بمزايا مثل الكفاءة العالية، والمتانة، وانخفاض تكاليف الصيانة. بناءً على التصميم الهيكلي وظروف الاستخدام، تُصنف خطوط التماس المنزلقة بشكل رئيسي إلى خطوط تلامس منزلقة أحادية القطب وخطوط تلامس منزلقة أسطوانية سلسة.

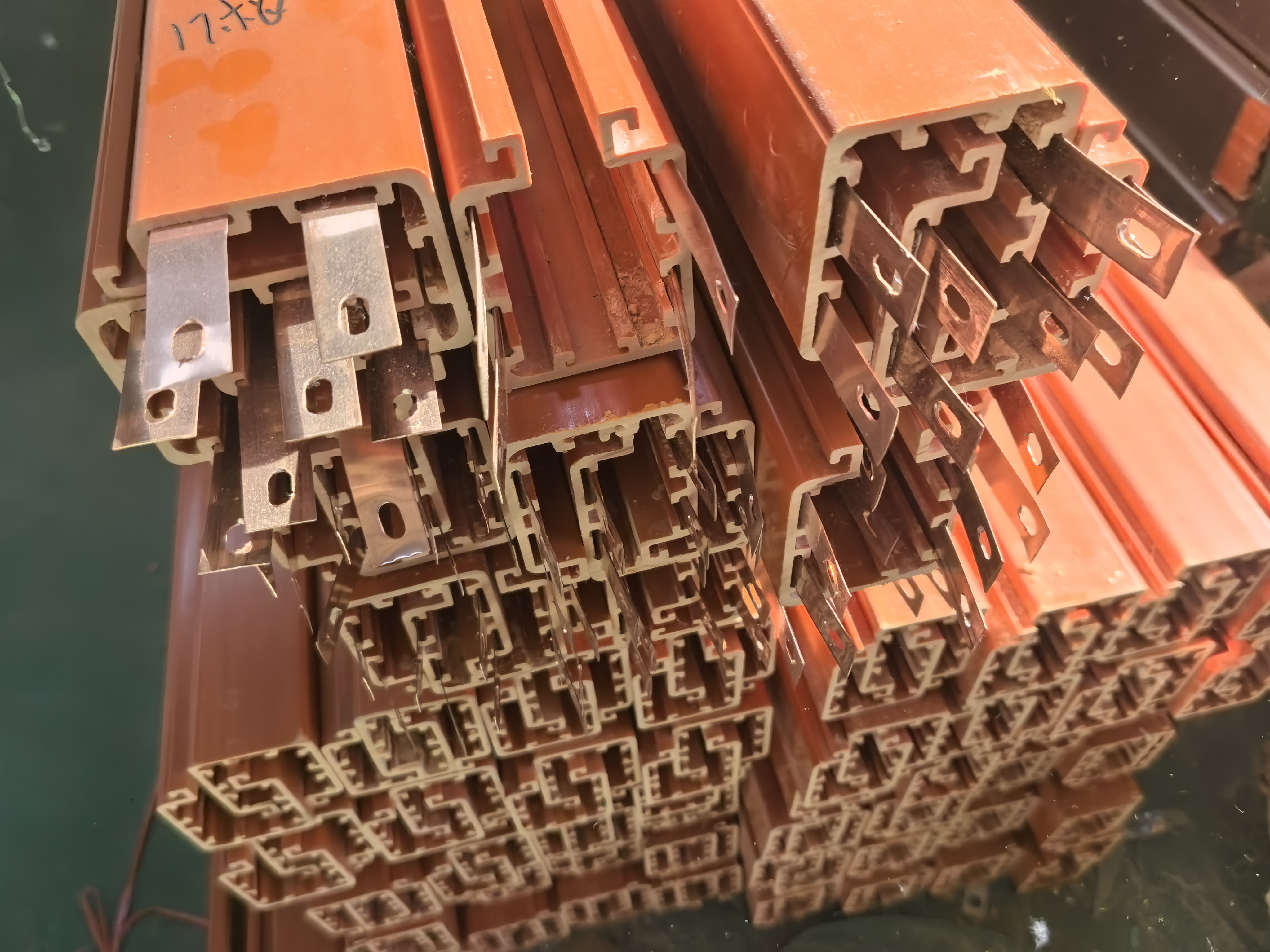

خط اتصال منزلق أحادي القطب
الهيكل والمواد

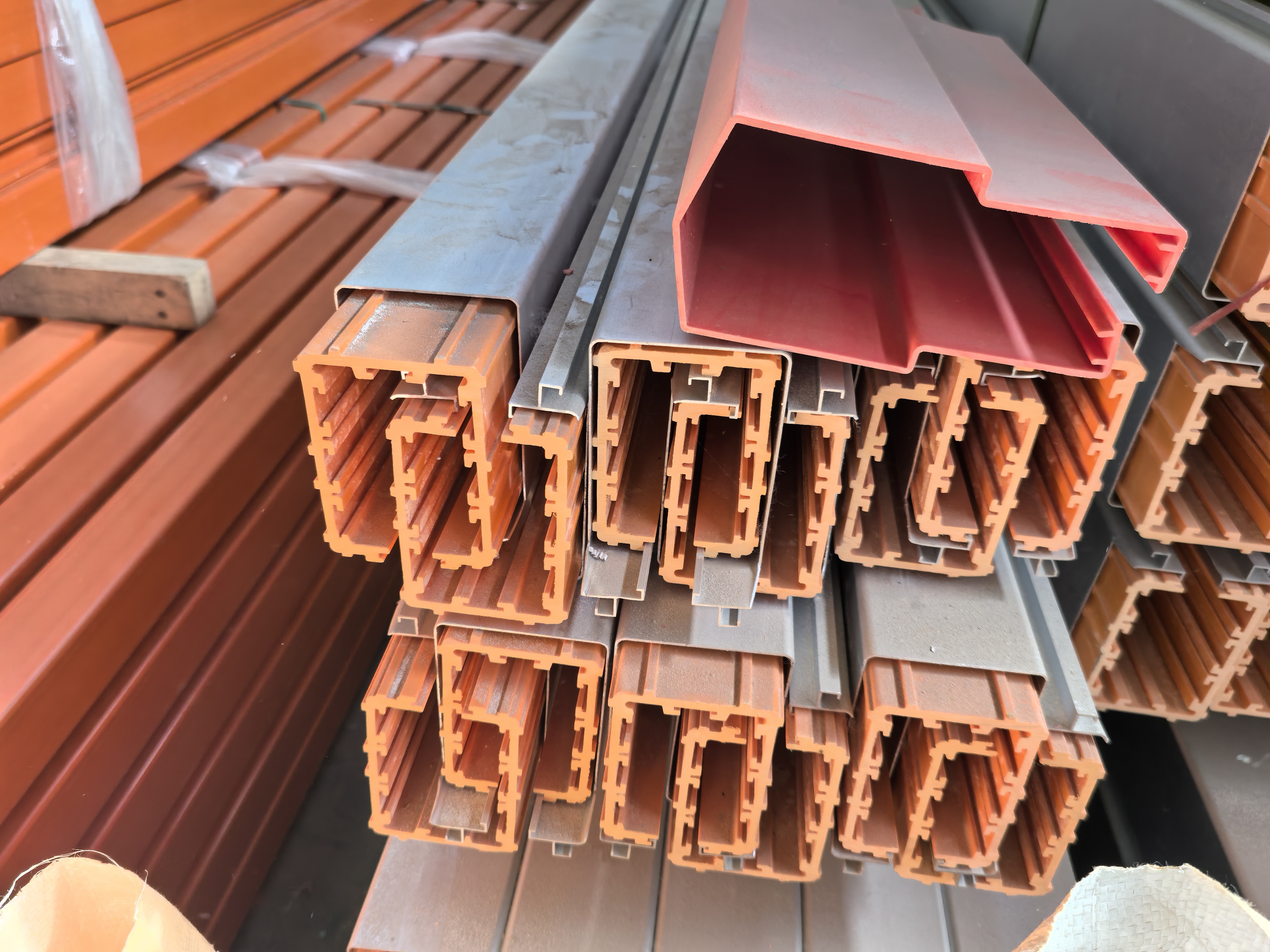

تتكون خطوط الاتصال المنزلقة أحادية القطب من قضيب موصل واحد، وغلاف واقٍ معزول، وجامع تيار.

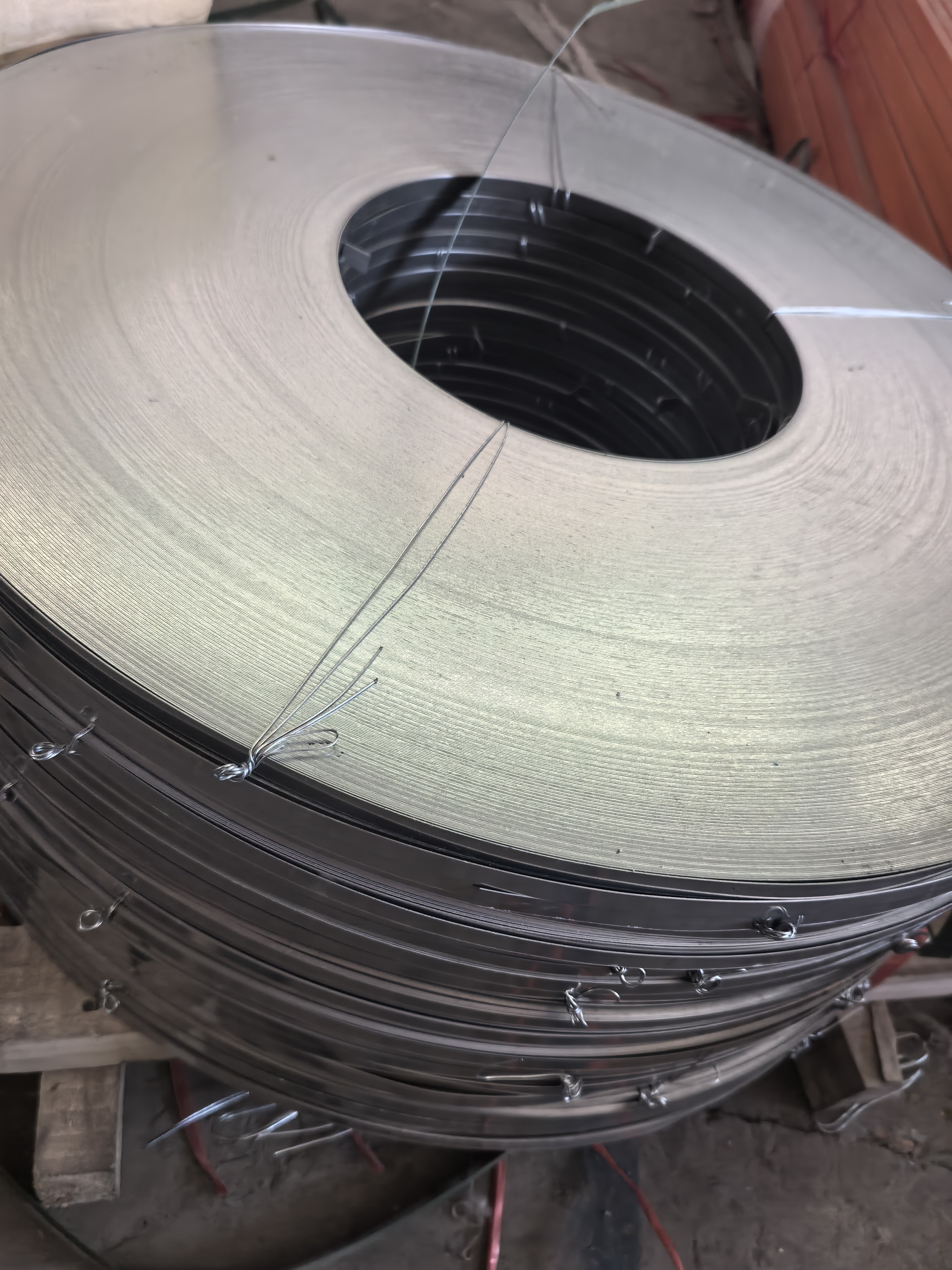

1. السكك الموصلة: مصنوعة من سبائك النحاس أو الألومنيوم T2 عالية النقاء، مع طلاء القصدير أو الفضة لتعزيز الموصلية ومقاومة الأكسدة.

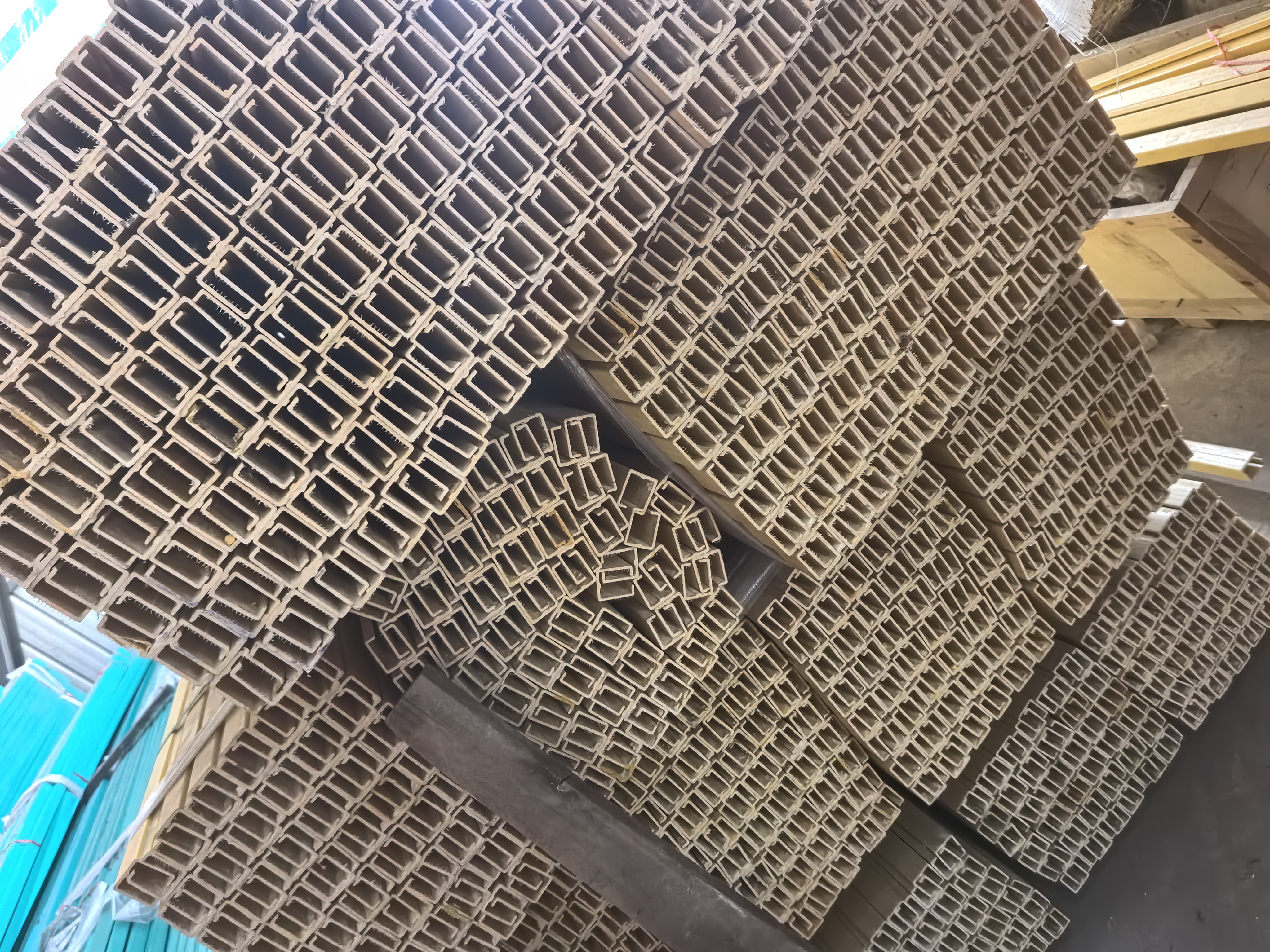

2. الهيكل: مصنوع من مادة بولي كلوريد الفينيل عالية القوة أو بلاستيك هندسي مقاوم للهب، مما يحقق حماية IP54 لمقاومة الغبار والماء.
3. جامع التيار: يستخدم فرش الكربون أو المواد المركبة القائمة على النحاس لضمان الاتصال المستقر وتقليل القوس الكهربائي والتآكل.
الميزات الرئيسية
1. التصميم المعياري: تتيح الأجزاء القياسية التي يبلغ طولها 6 أمتار إمكانية التجميع السريع عبر الموصلات، والتي يمكن تكييفها مع متطلبات المدى المتنوع.
2. الموصلية العالية: تصل الموصلات النحاسية إلى موصلية ≥98%، وهي مناسبة لتطبيقات التيار العالي (50 أمبير - 1000 أمبير) والجهد المتوسط (حتى 600 فولت تيار متردد).
3. المرونة البيئية: تعمل بشكل موثوق في درجات حرارة تتراوح من -40 درجة مئوية إلى 80 درجة مئوية ورطوبة ≤ 95%.
4. مقاومة منخفضة: يقلل المقطع العرضي الأمثل للموصل من فقدان الطاقة، مما يحسن كفاءة الطاقة.
التطبيقات
1. الورش الصناعية: الرافعات العلوية، والرافعات الجسرية، والرافعات الكهربائية.
2. الموانئ والمحطات: رافعات الحاويات ومعدات التحميل والتفريغ.
3. الأنظمة الآلية: خطوط مناولة المواد، وإمدادات الطاقة للسيارات الموجهة آليًا.
المزايا مقارنة بالكابلات التقليدية
1. يتجاوز العمر الافتراضي 10 سنوات، متجاوزًا بذلك الكابلات (1-3 سنوات) بكثير.
2. تركيب وصيانة مبسطة، مما يلغي الحاجة إلى استبدال الكابلات بشكل متكرر.
3. تعزيز السلامة من خلال تجنب مخاطر حدوث ماس كهربائي نتيجة سحب الكابلات.

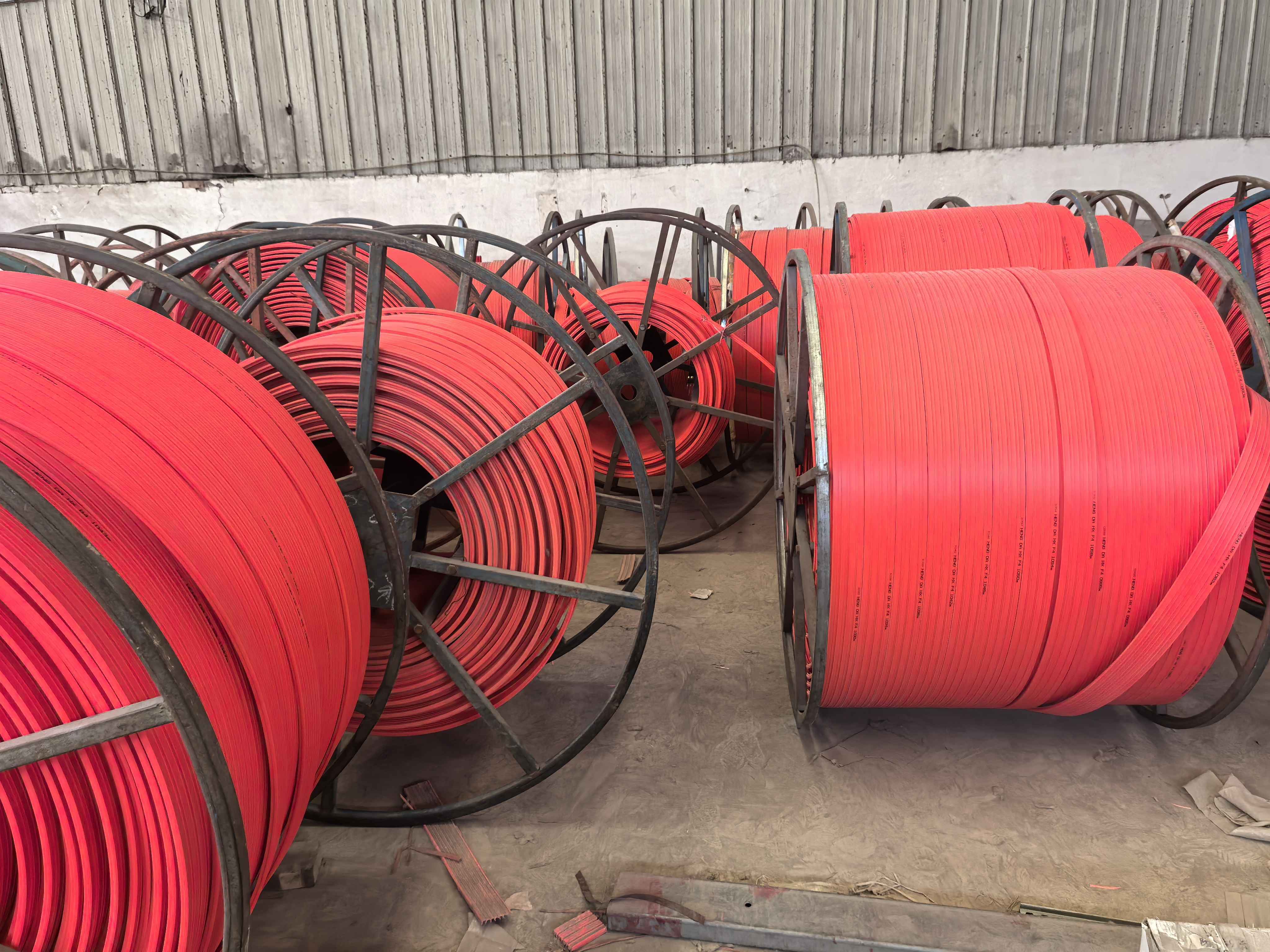

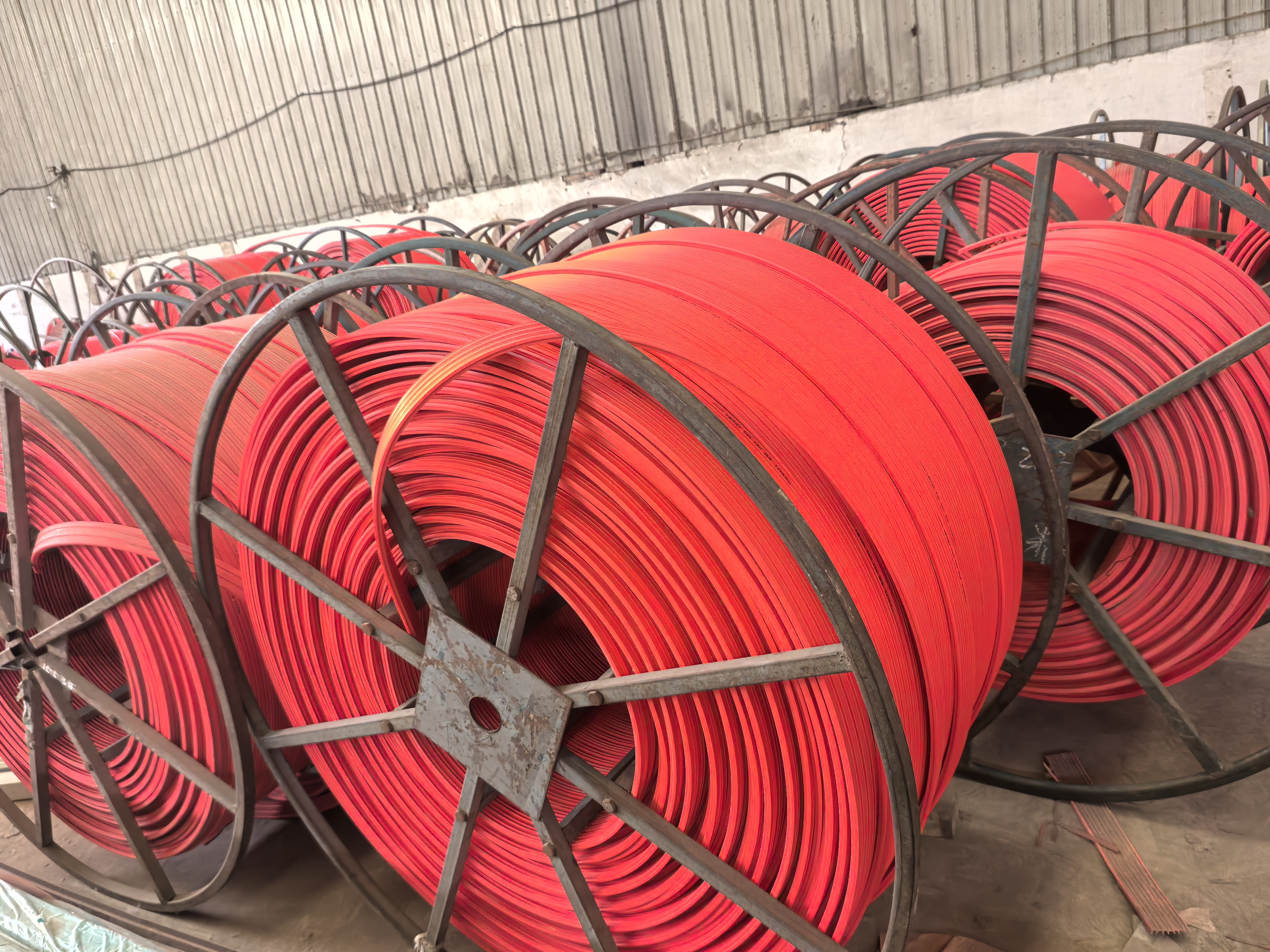

خط اتصال أسطواني منزلق سلس
الهيكل والتصنيع
تتميز خطوط الاتصال المنزلقة الأسطوانية غير الملحومة بموصل أسطواني مكون من قطعة واحدة بدون وصلات أو طبقات.
1. مادة الموصل: سبيكة نحاسية عالية التوصيل أو الفولاذ المقاوم للصدأ، مطلية لمقاومة التآكل.
2. طبقة العزل: راتنج إيبوكسي مدمج أو طلاء سيراميكي لمقاومة درجات الحرارة العالية والشيخوخة.
3. حوامل التثبيت: حوامل خفيفة الوزن مصنوعة من سبائك الألومنيوم للتثبيت الأفقي أو الرأسي.
الميزات الرئيسية
1. تصميم سلس: يزيل انقطاعات الطاقة، وشرارات التلامس، وتقلبات الجهد.
2. حماية فائقة: حاصل على تصنيف IP67 لمقاومة الغبار والماء والزيت في البيئات القاسية.
3. انخفاض التداخل الكهرومغناطيسي: يقلل الهيكل المغلق من التداخل الكهرومغناطيسي، وهو مثالي للمعدات الدقيقة.
4. خالٍ من الصيانة: يضمن التصميم الذي يتميز بالتنظيف الذاتي تآكلًا متساويًا، مع عمر افتراضي يصل إلى 15 عامًا.
التطبيقات
1. الغرف النظيفة: خطوط إنتاج أشباه الموصلات، والمرافق المعقمة للأدوية.
2. المعدات الخارجية الثقيلة: آلات التعدين، ومناولة المواد السائبة.
3. أنظمة عالية الدقة: آلات التحكم الرقمي بالكمبيوتر، وقواطع الليزر.
إرشادات الاختيار
1. أحادي القطب: مثالي للبيئات الصناعية القياسية التي تتطلب حلولاً فعالة من حيث التكلفة وتيارًا عاليًا.
2. أسطواني بدون درزات: يوصى به للتطبيقات عالية السرعة أو عالية الحماية أو الدقيقة، بما في ذلك الظروف الخارجية القاسية.
خدمات وشهادات جينجه الإضافية
1. الامتثال: يلبي معايير اللجنة الكهروتقنية الدولية 61537 وGB/T 7251.5.
2. التخصيص: الانحناءات المتخصصة، ومتغيرات درجات الحرارة المنخفضة/العالية، والنماذج المقاومة للانفجار.
3. الضمان: 3 سنوات للخطوط أحادية القطب؛ و5 سنوات للخطوط الأسطوانية غير الملحومة.
