ملخص
دليل الحبلجهاز ميكانيكي يُستخدم لتوجيه وتثبيت وحماية الحبال السلكية والكابلات أو حبال الألياف الصناعية. يُستخدم على نطاق واسع في الرافعات، والونشات، ومعدات الرفع، وآلات أسطح السفن، ومعدات التعدين، وأنظمة الرفع. وظيفته الرئيسية هي ضمان لف الحبل بدقة وانتظام على الأسطوانة أو البكرة لتجنب تآكل الحبل أو كسره أو تعطل المعدات بسبب الانحراف أو التداخل أو الاحتكاك، مما يُحسّن سلامة التشغيل ويطيل عمر المعدات.
هيكل المنتج وتكوينه
الإطار الرئيسي
مصنوع من الفولاذ السبائكي عالي القوة أو الفولاذ المقاوم للصدأ أو البلاستيك الهندسي، وله مقاومة جيدة للصدمات ومقاومة للتآكل، ويمكنه التكيف مع بيئات مختلفة (مثل الأماكن الرطبة أو ذات درجات الحرارة العالية أو المسببة للتآكل).
عجلة توجيه الحبل/أخدود توجيه الحبل
1. تصميم عجلة التوجيه: عادة ما يتم تغطية السطح بمادة البولي يوريثين (بولي يوريثين) أو النايلون أو المطاط لتقليل الاحتكاك بالحبل وتقليل الضوضاء.
2. هيكل الأخدود التوجيهي: يتم تخصيص الأخدود القوسي وفقًا لقطر الحبل لتوجيه وتحديد الإزاحة الجانبية للحبل بدقة.
محمل دوار
تضمن المحامل الدقيقة المدمجة أن عجلة التوجيه يمكنها الدوران بمرونة، وتقليل مقاومة التشغيل، والتكيف مع ظروف السرعة العالية أو الحمل الثقيل.
جهاز الضبط
مجهزة بأقواس قابلة للتعديل أو قضبان منزلقة، فهي تدعم تعديل الوضع الأفقي أو الرأسي للتكيف مع عرض الأسطوانة المختلفة ومتطلبات ترتيب الحبل.

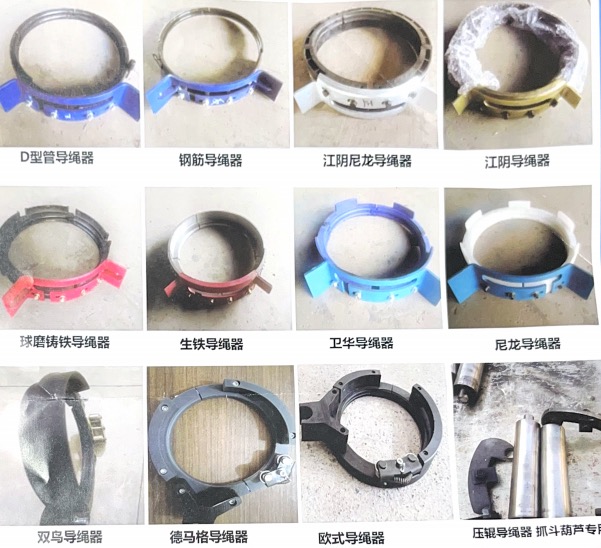

أنواع المنتجات والسيناريوهات القابلة للتطبيق
دليل الحبل الثابت
1. الميزات: هيكل بسيط، تكلفة منخفضة، مناسب لسيناريوهات السرعة المنخفضة والحمل الخفيف.
2. التطبيقات: الرافعات الصغيرة، الرافعات اليدوية، رفع إضاءة المسرح.
دليل الحبل الدوار
1. الميزات: تصميم يدور 360 درجة، وتتبع ديناميكي لاتجاه الحبل، ومنع الالتواء والتآكل.
2. التطبيقات: رافعات الموانئ، رافعات الأبراج، منصات الرفع الكبيرة.
دليل الحبل التلقائي
1. المميزات: تتحرك بشكل متزامن مع الأسطوانة للتأكد من ترتيب الحبال بشكل وثيق طبقة بعد طبقة لتجنب اضطراب الحبل.
2. التطبيقات: الرافعات التعدينية، والرافعات الثقيلة للمنصات البحرية.
دليل حبل الأخدود المضاد للقفز
1. الميزات: أضف حواجز أو محددات واقية لمنع الحوادث الناجمة عن انزلاق الحبل من الأخدود.
2. التطبيقات: المصاعد عالية السرعة، وأنظمة جر التلفريك.
التكنولوجيا الأساسية ومعايير الأداء
التوافق
1. نطاق قطر الحبل القابل للتطبيق: Φ5mm~Φ80mm (قابلة للتخصيص وفقًا للاحتياجات).
2. أقصى قدرة تحميل: 1 طن ~ 100 طن (على أساس المواد والتصميم الهيكلي).
متانة
1. عمر الطبقة المقاومة للتآكل: يمكن لعجلة التوجيه المصنوعة من مادة البولي يوريثين أن تصل إلى أكثر من 500000 دورة (بدون تآكل غير طبيعي).
2. درجة حرارة العمل: -40℃~+120℃ (يمكن تمديد المواد الخاصة إلى -60℃~+200℃).
أمان
1. اجتاز معيار ايزو 4309 (معيار فحص حبل سلك الرافعة)، وشهادة م وشهادة مقاومة الانفجار (السابق d معهد المحاسبين القانونيين T4).
2. عامل الأمان الثابت ≥4 مرات، عامل الأمان الديناميكي ≥2.5 مرة.
جينغهيالدعم المهني
على الرغم من أن دليل الحبل ملحق صغير، إلا أنه يُعدّ عنصرًا أساسيًا لضمان التشغيل الآمن والفعال للمعدات الثقيلة. وقد خدمت منتجات جينغي كرين العديد من المجالات الهندسية الرئيسية حول العالم بتصميمها الدقيق وموادها عالية الجودة ورقابة صارمة على الجودة. إذا كنتم بحاجة إلى حلول مخصصة أو استشارة فنية، يُرجى التواصل مع فريقنا المتخصص، وسنقدم لكم الدعم الفني اللازم!
