كيفية اختيار رافعة جسرية مزدوجة العارضة علميًا بناءً على الامتداد وقدرة الرفع ومستوى العمل؟

تحليل العناصر الأساسية الثلاثة لاختيار رافعة الجسر ذات العارضتين

في المنشآت الصناعية، ومستودعات الخدمات اللوجستية، ومعدات الطاقة، وغيرها من السيناريوهات، رافعة جسرية ذات شعاعين تُعد هذه المعدات من المعدات الأساسية لمناولة المواد. وترتبط عقلانية اختيارها بشكل مباشر بكفاءة الإنتاج والسلامة وتكاليف التشغيل والصيانة على المدى الطويل.

1. الامتداد: يحدد مدى القدرة على التكيف الهيكلي لرافعة الجسر ذات العارضة المزدوجة

① تعريف وقياس الامتداد
مدى رافعة جسرية ذات شعاعين يشير إلى المسافة الأفقية بين الخطوط المركزية للمسارات عند طرفي العارضة الرئيسية للرافعة. وعادة ما يتم تمثيلها بالرمز "S" ويتم قياسها بالأمتار (م). يجب تحديد الامتداد وفقًا للحجم الفعلي للمصنع، مع الاحتفاظ بممرات الأمان على كلا الجانبين (جانب واحد ≥800 مم).

② العلاقة بين تصميم الامتداد والحزمة الرئيسية

نطاق الامتداد القياسي: مدى الغرض العام رافعة جسرية ذات شعاعين يبلغ عادة 10.5 متر إلى 31.5 متر، مع زيادة كل منها بمقدار 1.5 متر. يمكن أن تتجاوز المسافات غير القياسية 50 مترًا ولكنها تتطلب صلابة العارضة الرئيسية المعززة (على سبيل المثال، إضافة عوارض ثانوية).
التحكم في انحراف منتصف المسافة:وفقًا لـ المملكة المتحدة/T 3811-2008، فإن انحراف منتصف المدى لـ رافعة جسرية ذات شعاعين تحت الحمل الكامل يجب أن تكون ≤S/700–S/1000 (حسب الطبقة العاملة). تتطلب المسافات الأكبر مقاطع عرضية أطول للحزمة الرئيسية لمقاومة التشوه.
التوازن الاقتصادي:إن زيادة امتداد العارضة الرئيسية بنسبة 10% تزيد من استخدام الفولاذ الرئيسي بنسبة 15% - 20%، مما يتطلب تحليل التكلفة والفائدة مع نفقات بناء المصنع.

③ توصيات الاختيار

قم بقياس مسافة الأعمدة بدقة وطرح هوامش الأمان لتحديد المدى الفعال.
إعطاء الأولوية للمدى القياسي لتقليل التكاليف؛ وتتطلب المدى غير القياسي تقييم جداول التسليم وعلاوات الأسعار.
للمساحات الكبيرة (S سسسسس 30 م)، اختر نوع الصندوقرافعة جسرية ذات شعاعين، والتي تتفوق على الهياكل الجمالونية في مقاومة الالتواء.

2. قدرة الرفع: هامش الأمان لأداء تحمل الأحمال

① تعريف قدرة الرفع المقدرة
القدرة على الرفع المقدرة لـ رافعة جسرية ذات شعاعين يشير إلى أقصى حمل مسموح به (بما في ذلك أدوات الرفع) في ظل الظروف القياسية. تشمل السعات الشائعة 5 طن، و10 طن، و16 طن، و20 طن، و32 طن، و50 طن، و75 طن، و100 طن.

② تأثير قدرة الرفع على المكونات الرئيسية

المقطع العرضي للعارضة الرئيسية:تتطلب زيادة السعة (على سبيل المثال، من 20 طنًا إلى 32 طنًا) شبكات أكثر سماكة (2-4 مم) ولوحات غطاء علوية أوسع (10%-15%).

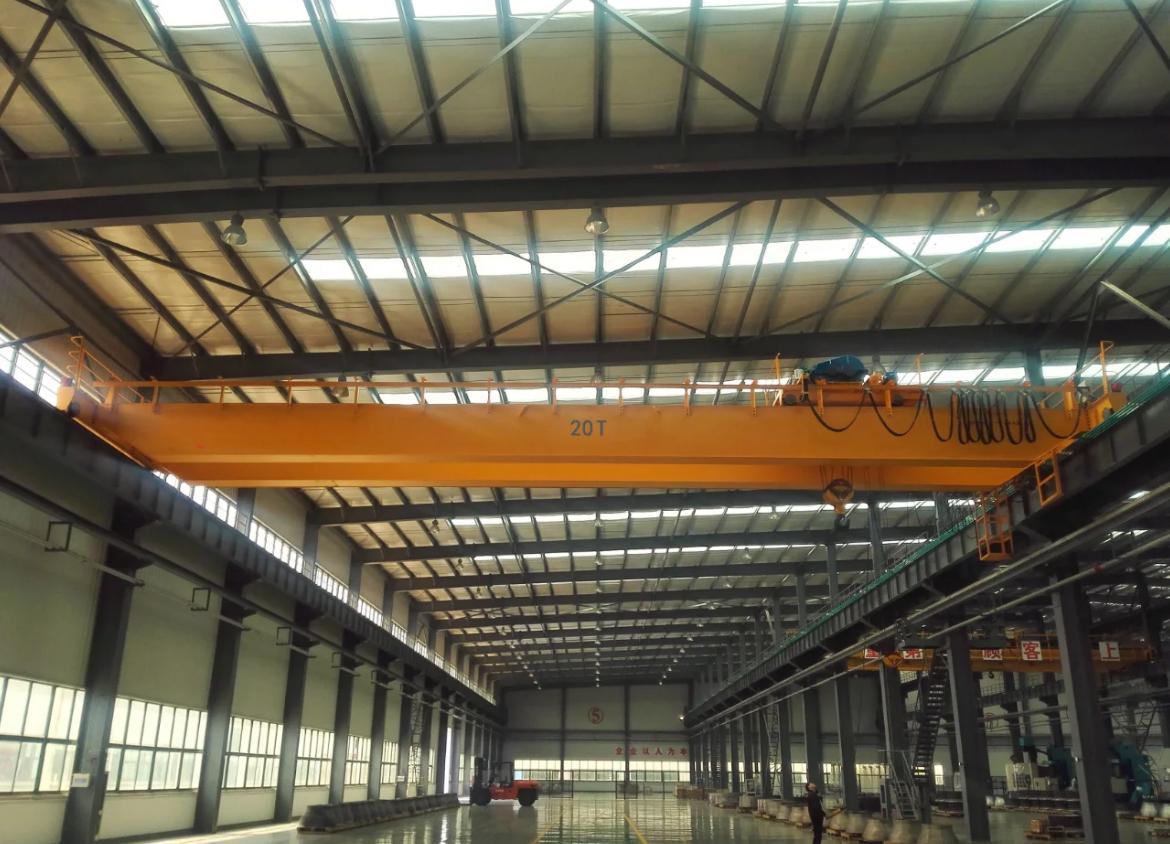

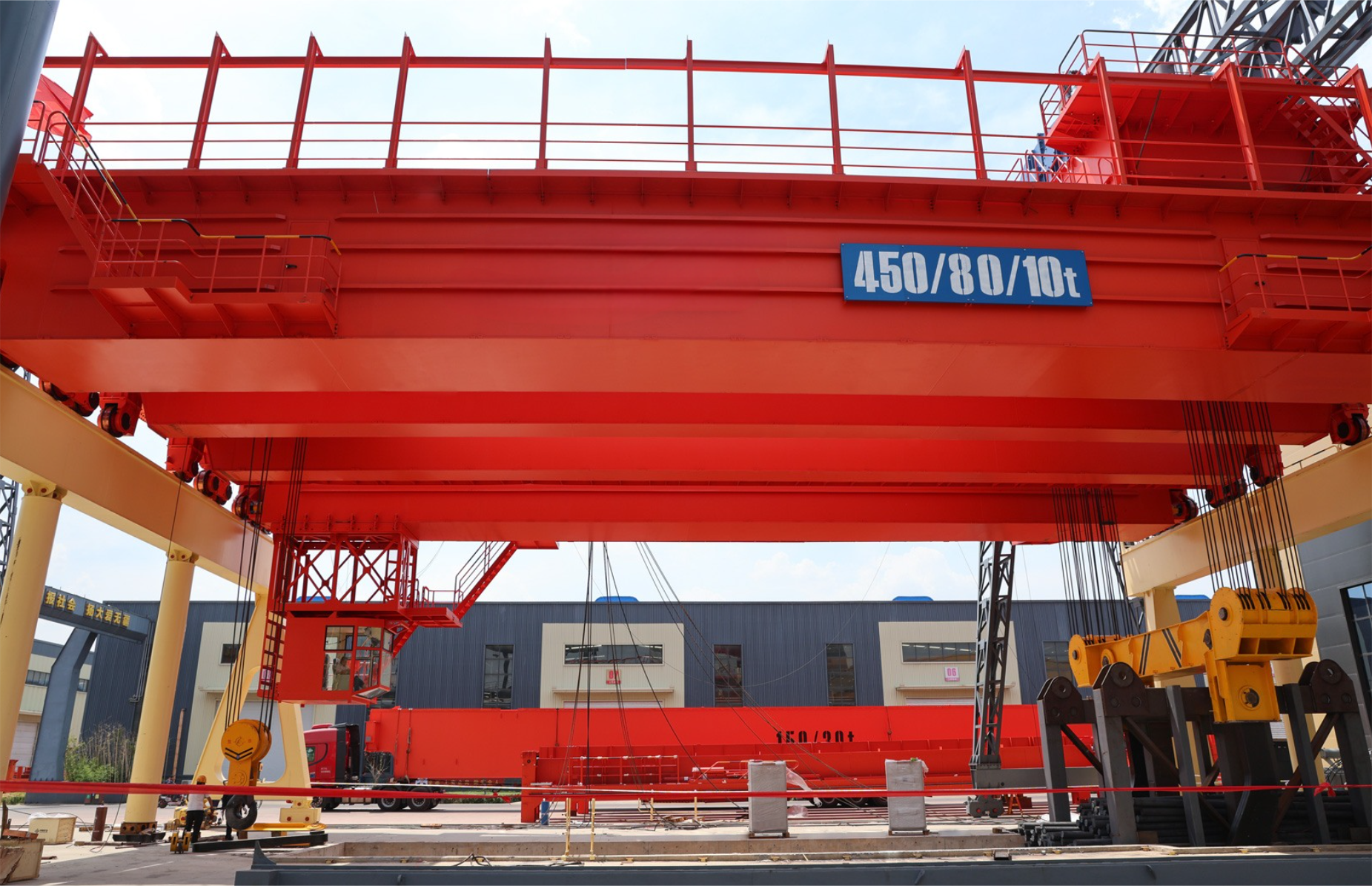

آلية الرفع: لـ ≥50 طن رافعات جسرية ذات شعاعين، الفرامل المزدوجة، والمحركات المزدوجة، ومحددات الحمل الزائد (الخطأ ≤±5%) إلزامية.
اختيار الحبل السلكي:يجب أن يلبي جهد الكسر (S) S ≥ n·Q، حيث n = عامل الأمان (عادةً 5-6).

③ أخطاء الاختيار وتصحيحها

شرك:تجاهل وزن أداة الرفع (5% - 10% من الحمل المقدر) عند الاختيار بناءً على الحد الأقصى لوزن القطعة الواحدة.
صيغة التصحيح:السعة المقدرة Q ≥ 1.1 × (وزن المادة + وزن أداة الرفع).
دراسة الحالة:يجب على مصنع رفع مجموعات المحرك 18 طنًا (باستخدام أدوات 2 طن) اختيار محرك 22 طنًا رافعة جسرية ذات شعاعين، ليس نموذج 20t.

3. الطبقة العاملة: مؤشر أساسي لمتانة المعدات

① معايير التصنيف
وفقًا لمعيار ايزو 4301-1 وGB/T 3811، فإن الطبقة العاملة لـ رافعة جسرية ذات شعاعين يتم تحديده بواسطة كثافة الاستخدام (U0–U9) و طيف الحمل (Q1–Q4):

A1–A3 (خدمة خفيفة):<500 ساعة سنوية (على سبيل المثال، ورش الصيانة).
A4–A5 (الخدمة المتوسطة):500–2000 ساعة سنوية (على سبيل المثال، التصنيع العام).

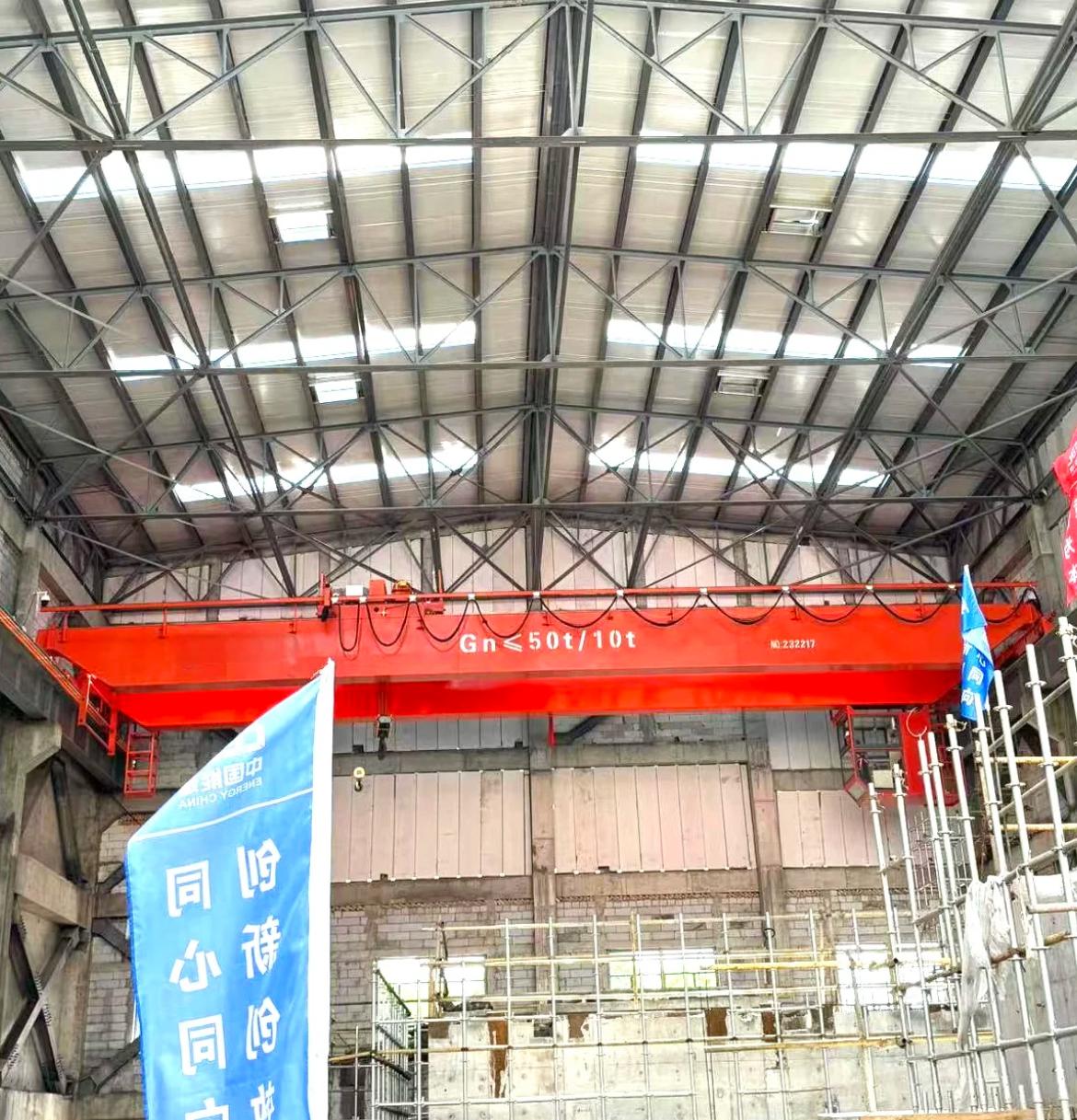

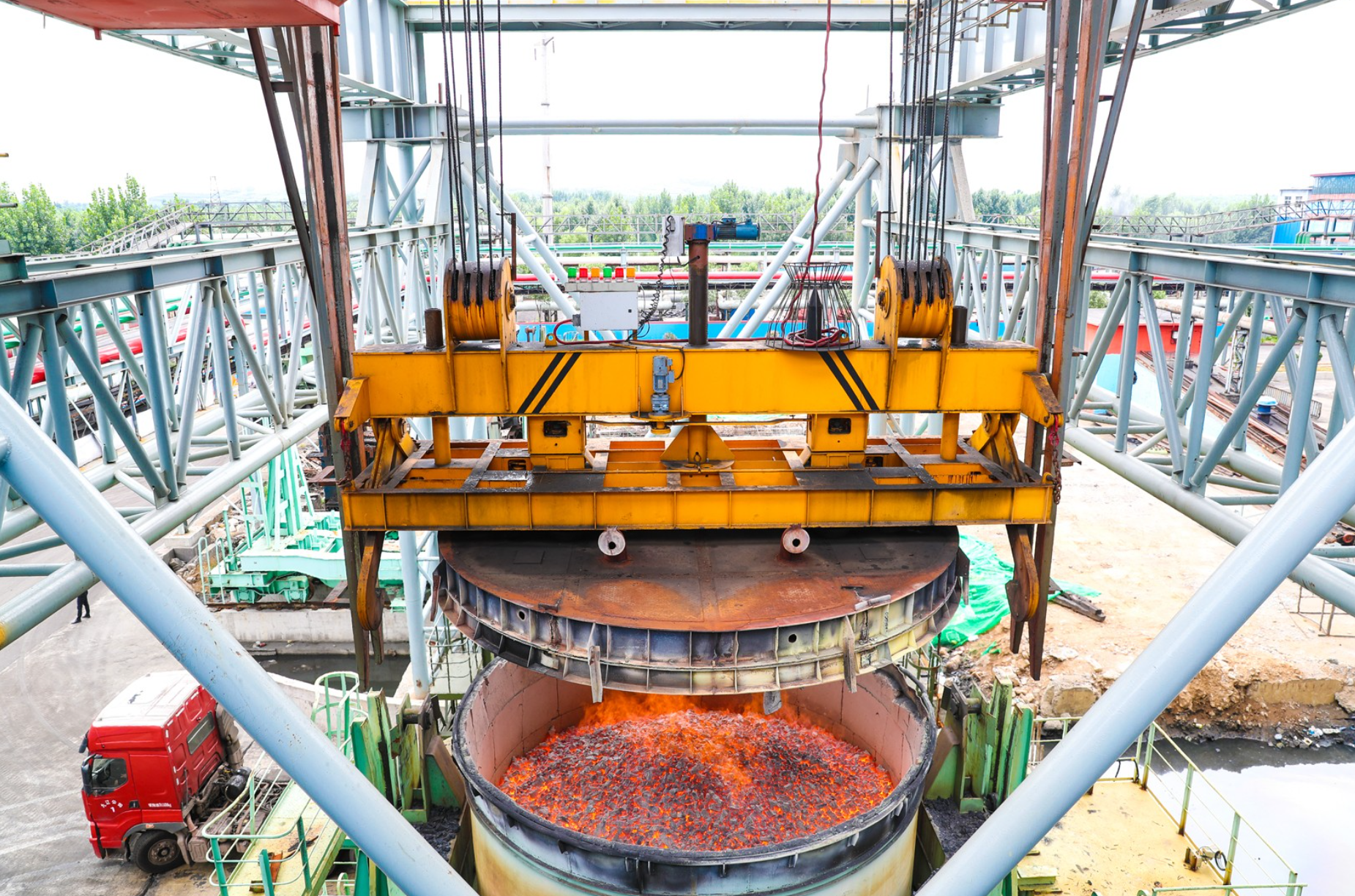

A6–A7 (الخدمة الشاقة):سسششش2000 ساعة سنوية (على سبيل المثال، علم المعادن، والموانئ).

② متطلبات التصميم حسب فئة العمل

المكونات الكهربائية: A7-فصل رافعات جسرية ذات شعاعين تتطلب مقاولات ذات دورات ميكانيكية ≥3 ملايين مقابل 500000 لـ A3.
التعب الهيكلي:تحتاج الرافعات الثقيلة إلى فحص اللحام بالموجات فوق الصوتية بنسبة 100% مقابل أخذ عينات بنسبة 20% للرافعات المتوسطة.
أنظمة التبريد:تتطلب الرافعات A6+ مراوح تبريد محرك مستقلة.

③ استراتيجية الاختيار

تحليل طيف الحمل:تتبع المصاعد اليومية وتوزيع الأحمال (كاملة / نصف / بدون حمولة).
صيغة: الطبقة العاملة ≈ √(متوسط معدل التحميل × ساعات العمل اليومية × الأيام السنوية / 1000).
مثال:المسبك الذي يعمل 10 ساعات/يومًا، و65% من الحمل المتوسط، و300 يوم/سنة يحسب على أنه من الفئة A4. اختر الفئة A5 رافعة جسرية ذات شعاعين من أجل هوامش السلامة.

4.المعلمات الموسعة والتحسين التعاوني

إلى جانب الامتداد، والقدرة على الرفع، والطبقة العاملة، ضع في اعتبارك ما يلي:
① ارتفاع الرفع (H) وخلوص النبات

ضمان وجود مساحة رأسية لحركة الرافعة (أدنى نقطة إلى الأرض، وأعلى نقطة إلى السقف).
تصميم ذو مساحة رأس منخفضة:إن تضمين الطبول في العارضة الرئيسية يوفر ما بين 300 إلى 500 ملم.

② اختيار وضع القيادة

محرك مركزي:محرك واحد + عمود طويل؛ فعال من حيث التكلفة للمسافات <22.5 مترًا (A1–A4).
محرك منفصل: محركات مستقلة على العوارض الطرفية؛ قياسية لـ A5–A7 رافعات جسرية ذات شعاعين.

③ التكيف مع وضع التحكم

تشغيل الكابينة:مثالي للأحمال الثقيلة والمسافات الطويلة.
جهاز التحكم عن بعد:يقلل من المخاطر في البيئات ذات درجات الحرارة العالية/المليئة بالغبار.
