العارضة الصندوقية مقابل العارضة الجمالونية: الدليل الشامل لاختيار العارضة الرئيسية للرافعات الجسرية الكهربائية
يُعد اختيار العارضة الرئيسية المناسبة أمرًا بالغ الأهمية لتحسين أداء رافعة القنطرية الكهربائية. وباعتبارها العمود الفقري لرافعتك القنطرية، فإن كلاً من العوارض الصندوقية والعوارض الجمالونية تؤثر على الكفاءة والمتانة. يقدم هذا الدليل مقارنة قائمة على البيانات لتحسين استثمارك في رافعة القنطرية.
مقارنة الهياكل الأساسية: مبادئ التصميم تحدد حدود الأداء
| المعلمة | عارضة صندوقية | عارضة الجمالون |
|---|---|---|

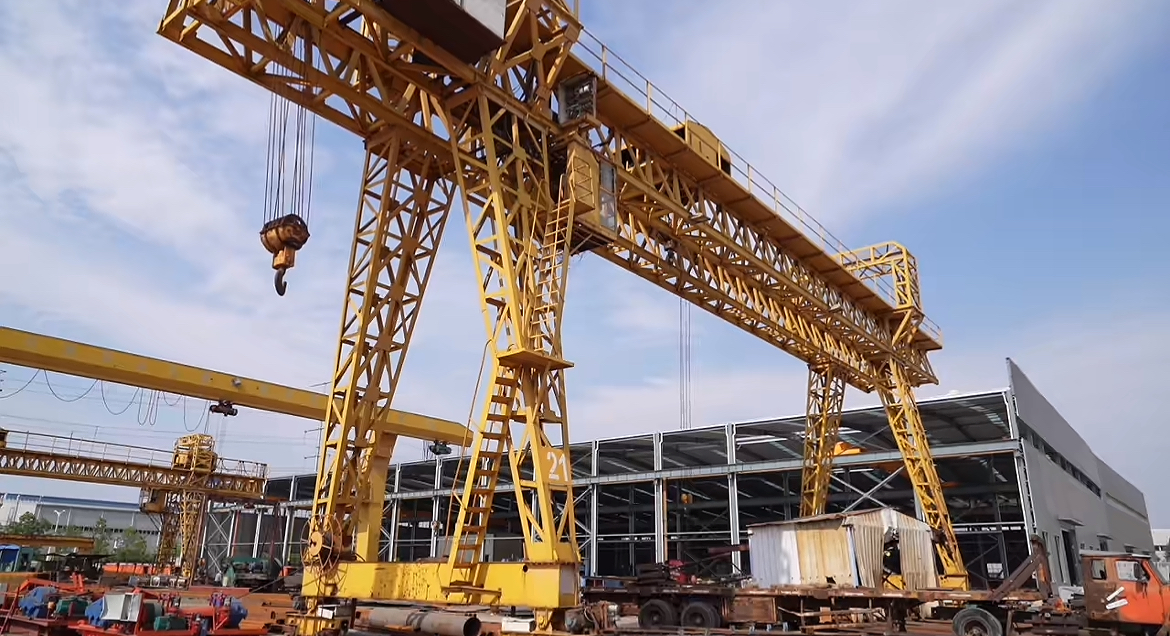

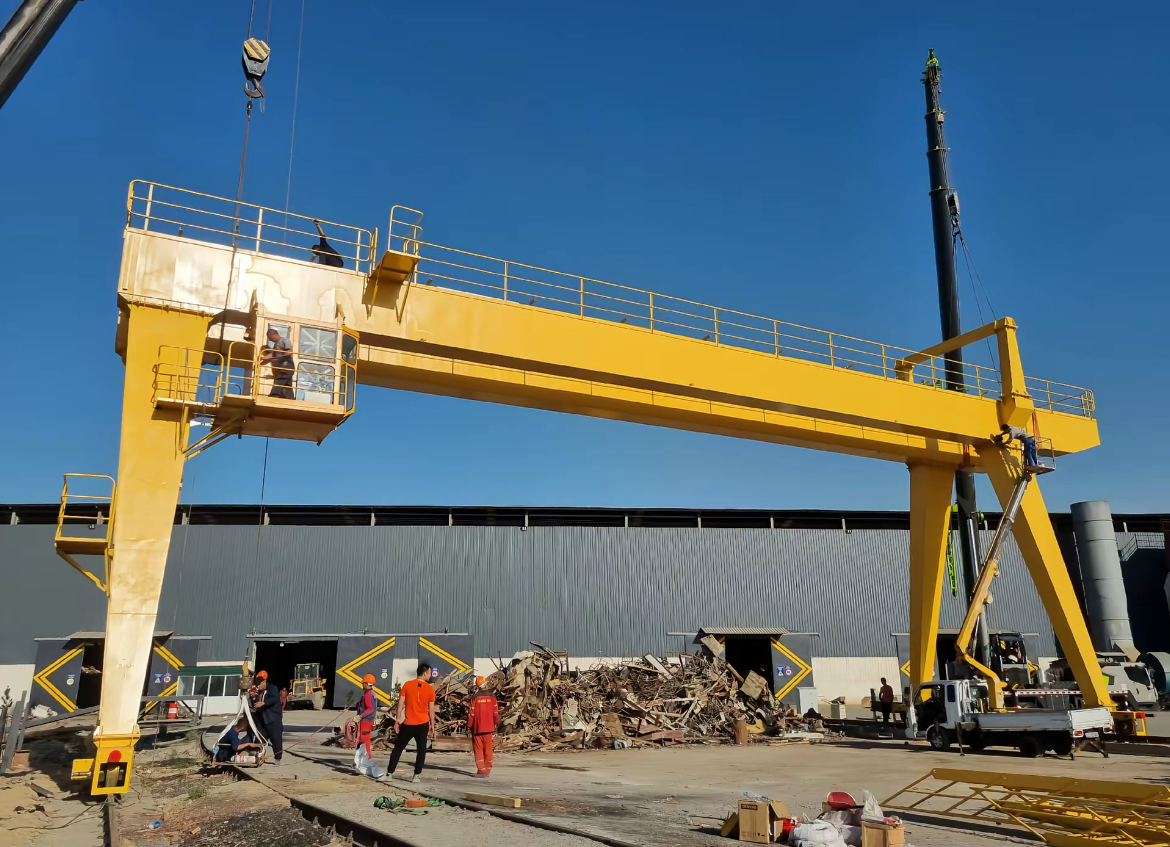

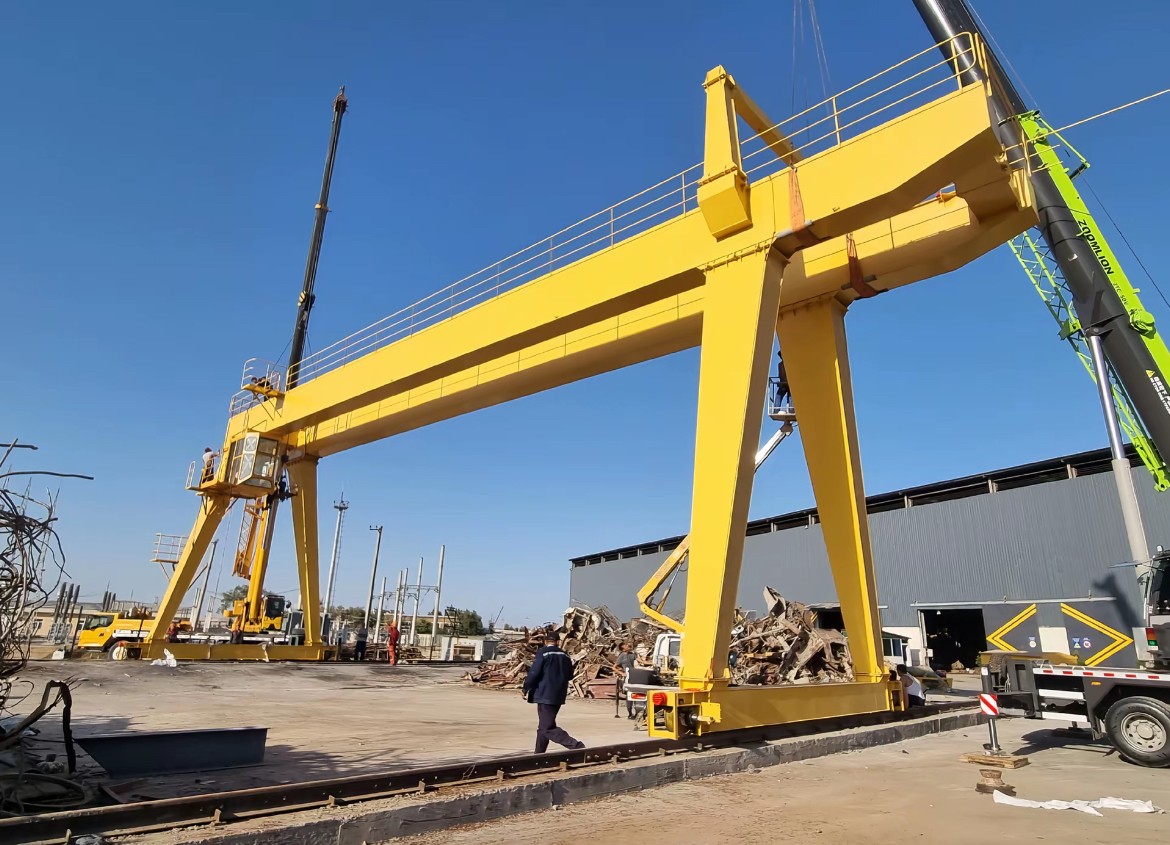

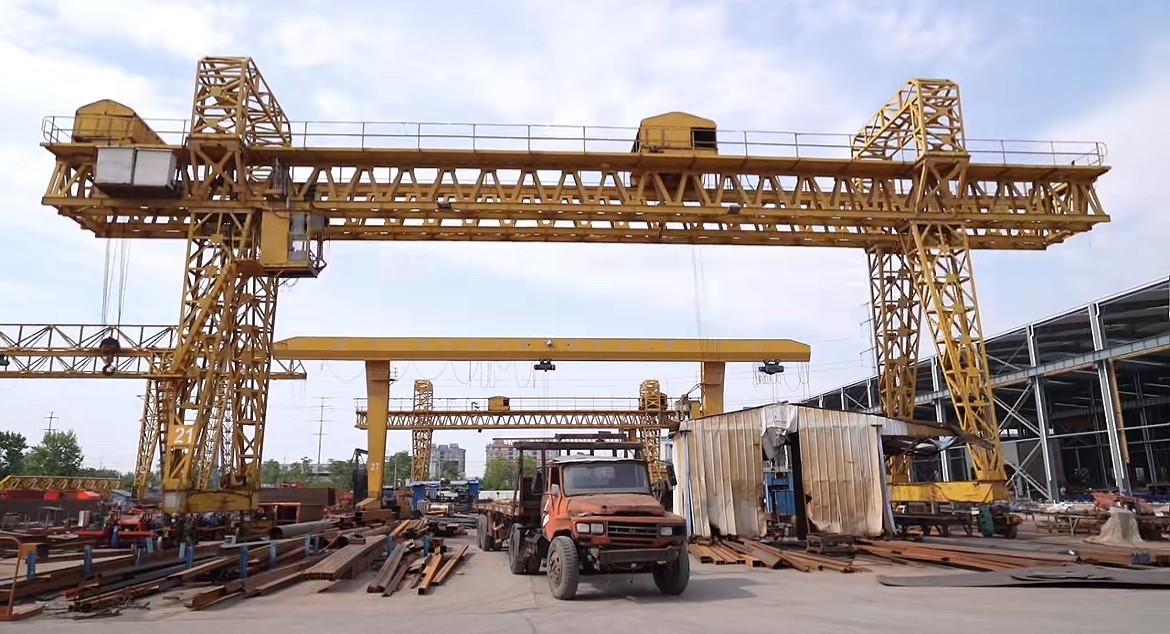

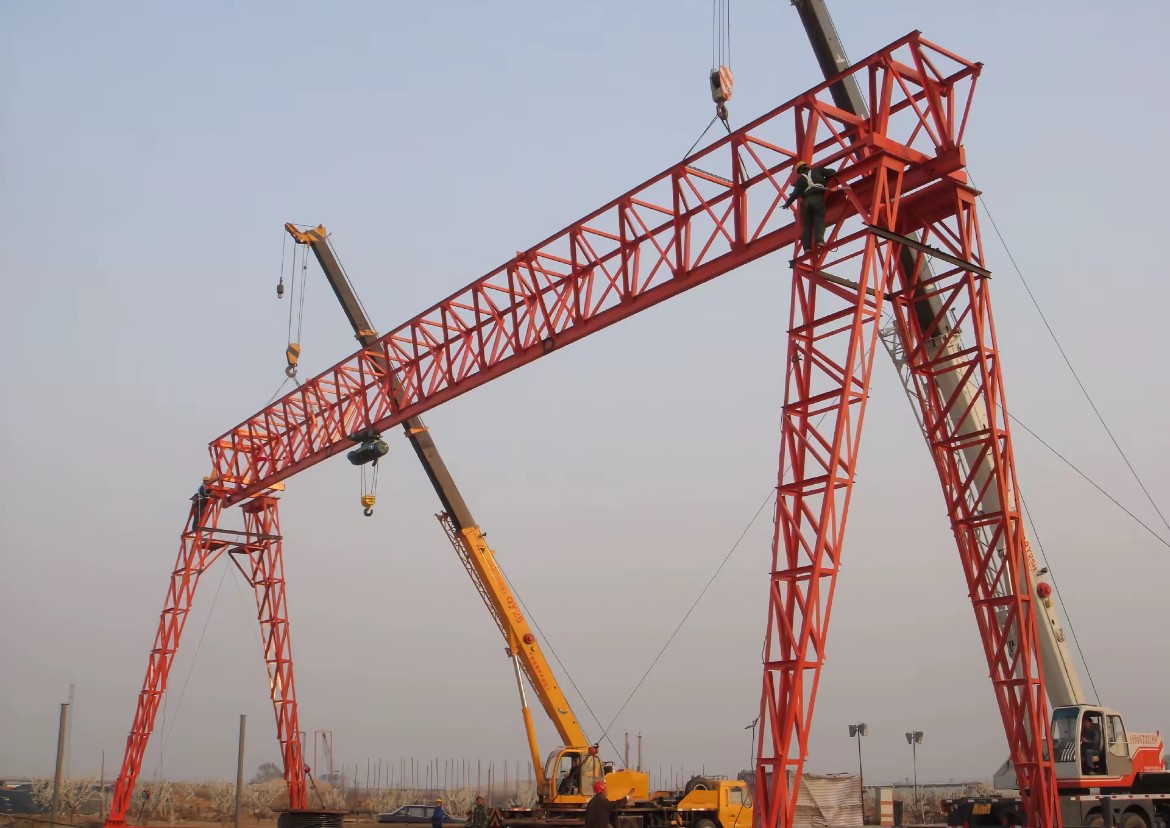

| بناء | صندوق فولاذي ملحوم مغلق | إطار الجمالون المثلث المفتوح |
| وزن (فئة 20T) | أثقل (~8-12 طنًا) | أخف بنسبة 30% (~5.5-8T) |
| صلابة الالتواء | ★★★★★ (نزاهة عالية) | ★★★☆☆ (يتطلب تقوية) |
| المدى المثالي | المسافات المتوسطة (12-30 مترًا) | فترات طويلة (>30m هو الأمثل) |
معايير الاختيار الحاسمة: التحليل الخماسي الأبعاد
1. سعة التحميل والاستقرار
عارضة صندوقية: عزم القصور الذاتي العالي يقلل من الانحراف (≤ فترة/700)، مما يضمن تشغيلًا أكثر سلاسة للرافعة الكهربائية
عارضة الجمالون: عرضة للاهتزاز تحت الأحمال الديناميكية؛ غالبًا ما تكون هناك حاجة إلى المثبطات
2. الكفاءة المكانية
ارتفاع منخفض: عادةً ما تقلل العوارض الصندوقية الارتفاع بنسبة 15-20% مقارنةً بتصميمات الجمالون
إزالة العوائق: تسمح عوارض الجمالون بتوجيه أسهل للمرافق (على سبيل المثال، صواني الكابلات في محطات الطاقة الشمسية الكهروضوئية)
3. تحليل تكلفة دورة الحياة
| عامل التكلفة | عارضة صندوقية | عارضة الجمالون |
|---|---|---|
| الاستثمار الأولي | أعلى | أقل بنسبة 25% |
| صيانة التآكل | حماية سهلة للسطح | علاج المفاصل المعقدة |
| استهلاك الطاقة | ~8% أعلى | أكثر كفاءة |
4. المقاومة البيئية
البيئات المتربة/الرطبة: توفر العوارض الصندوقية حماية أفضل لآليات الرفع الكهربائية الداخلية
التآكل الخارجي: تتطلب مفاصل الجمالون طلاءات متخصصة (الجلفنة بالغمس الساخن/الرش الحراري)
5. التثبيت وقابلية التوسع
سرعة التركيب: يتم تجميع عوارض الجمالون أسرع بنسبة 40% من خلال المكونات المعيارية
إمكانية الترقية: تعمل العوارض الصندوقية على تبسيط تكامل أجهزة الاستشعار (مقاييس الانفعال/أجهزة مراقبة الاهتزاز)

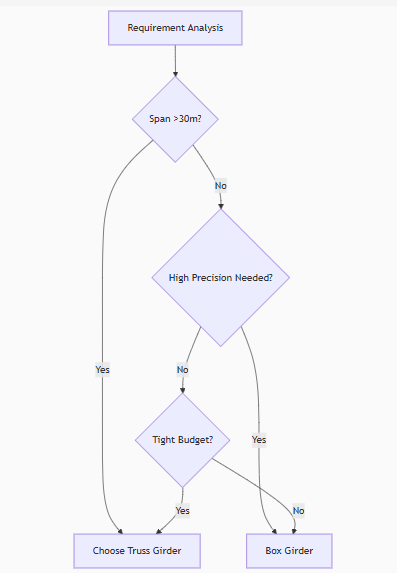

مخطط انسيابي لاتخاذ القرار: بروتوكول الاختيار المكون من ثلاث خطوات
تطبيقات رافعة الجسر:
رافعات جسرية ذات عوارض صندوقية: تصنيع دقيق للرافعات الجسرية (10-25 مترًا)
عوارض الجمالون: رافعات جسرية لساحة الخدمات اللوجستية (بطول 35 مترًا)
تطور الصناعة: الحلول الهجينة
توفر العارضة الصندوقية المبتكرة دي دي اتش + شعاع نهاية الجمالون الهجينة دي دي اتش ما يلي:
يضمن العارضة الصندوقية استقرار الرافعة الكهربائية
تقلل عوارض نهاية الجمالون من الوزن الميت (أخف بنسبة 18% بشكل عام)
دراسة حالة: رافعة جسرية كهربائية بطول 32 مترًا تقلل استهلاك الطاقة بنسبة 22%
قم بمطابقة الشعاع مع التشغيل الخاص بك
يُوازن قرار اختيار عارضة الصندوق مقابل عارضة الجمالون بين الصلابة والتكلفة والمساحة. أهم النقاط المستفادة:
عمليات دقيقة: عوارض صندوقية للموثوقية في المهام الشاقة/عالية التردد
اقتصاد طويل المدى: عوارض الجمالون تحقق أقصى قدر من توفير الوزن
التصميمات الهجينة: الخيار الأمثل لرافعات الجسر الكهربائية الحديثة
تحسين تصميم الرافعة الخاصة بك → [حاسبة اختيار الشعاع](رابط المنتج الخاص بك)
